2. 中国科学院声学研究所 国家网络新媒体工程技术研究中心, 北京 100190;
3. 北京大学 信息科学技术学院, 北京 100871
2. National Network New Media Engineering Research Center, Institute of Acoustics, Chinese Academy of Sciences, Beijing 100190, China;
3. School of Electronics Engineering and Computer Science, Peking University, Beijing 100871, China
高性能同轴网络(HINOC,High performance Network Over Coax)系统是“三网融合”方案中由中国自主研发的有限同轴电缆宽带接入系统解决方案.HINOC同轴电缆接入系统利用了现有的有线电视网络作为家庭用户接入网,主要由网桥(HB,HINOC Bridge)以及调制解调器(HM,HINOC Modem)组成.HB通过光纤连接于光设备末端,作为与光设备唯一的传输接口,同时作为HINOC网络中心控制单元对网内的HM统一进行控制.HB与HM通过同轴电缆连接,网管中心主机负责控制系统升级以及HB与HM的设备管理,升级服务器主要为远端设备提供升级文件[1,2],HINOC系统架构示意图如图 1所示[3].
 |

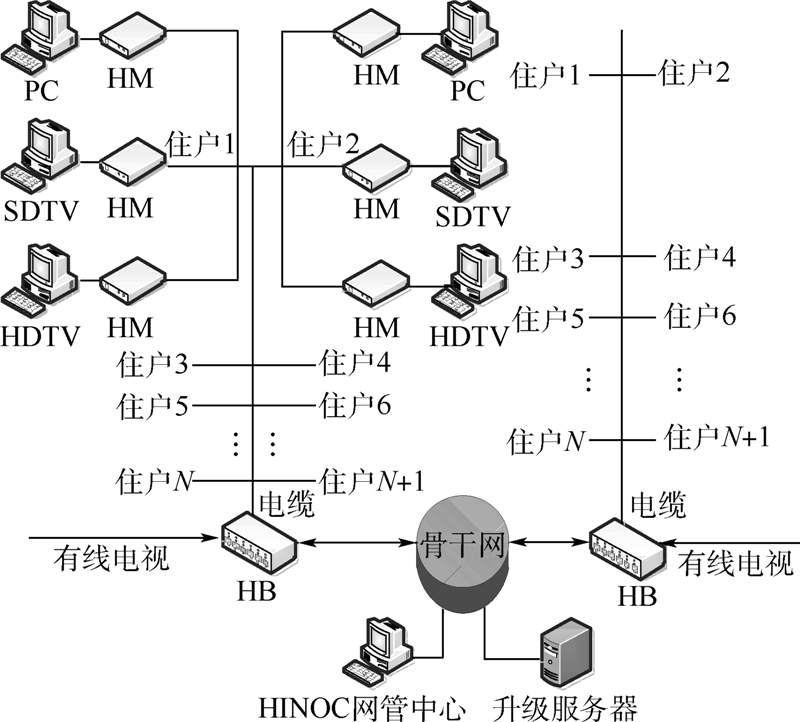

| 图 1 HINOC架构示意图Fig. 1 Structure of HINOC |
系统升级设计是软件平台为了满足HINOC嵌入式设备软件系统升级的需要而设计的应用程序.HINOC在投入用户使用后,随着软件版本的不断更新,需要采用远程在线升级来降低成本.系统升级主要考虑升级的稳定性、文件传输以及更新过程的可靠性、升级系统通信的安全性等关键问题.
2 系统升级机制设计
基于嵌入式平台的升级系统传输的文件主要包括内核、文件系统、应用程序等.传输方法常采用文件整体传输和差分文件传输[4].文件传输的过程中通信系统需要考虑文件保密、身份验证和数据完整.数据完整校验常采用的方法包括CRC校验和单向散列函数校验,身份验证机制则包括对称加密与非对称加密[5].系统升级之后,需要进行系统和软件的重启,确保升级成功,为了保证远端设备在升级失败情况下基本功能的正常运行,需要引入异常保护机制[6].
2.1 系统升级流程
升级程序主要包括服务器端程序、客户端程序以及控制端程序.服务器端程序运行在升级服务器上,HB和HM运行客户端程序,HINOC网管中心运行网络系统控制端.升级服务器在启动前默认已经准备好升级所需要的文件,包括加密的密钥、需要传输的升级文件.系统升级的序列图如图 2所示,主要步骤如下:
 |

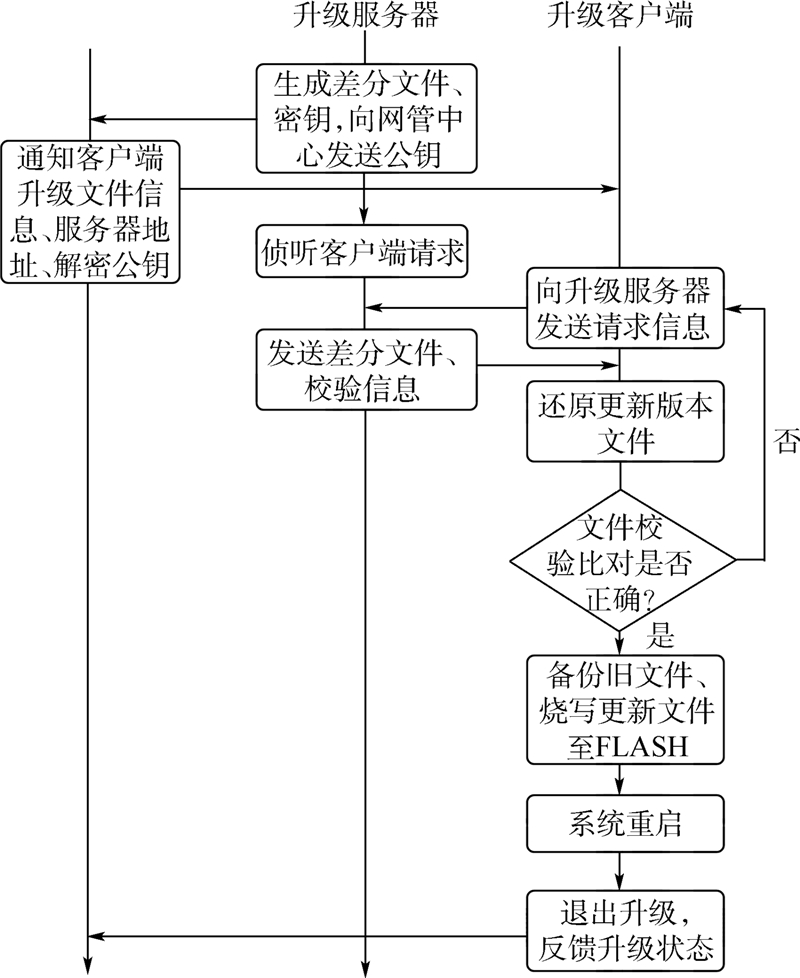

| 图 2 升级系统序列图Fig. 2 Sequence diagram of upgrades |
1) 服务器端程序向网络控制端发送公钥,网管中心控制端将升级服务器地址以及解密公钥发送到升级客户端.
2) 客户端程序根据升级服务器地址发送升级请求,与服务器端建立链接.
3) 客户端接收升级文件以及加密的校验信息,通过校验信息和公钥检验文件传输是否有误.
4) 若文件传输正确,备份旧版本文件,若为应用程序,直接将文件存储至指定目录;若为内核文件系统或者boot脚本,则将文件烧写至FLASH.
5) 通过系统和软件重启检验系统升级是否成功,若重启成功,则升级成功;若首次重启失败,启用异常保护机制,退出此次升级.客户端同时向网管中心反馈升级状态信息.
2.2 系统升级关键机制
升级系统的关键机制包括文件编码与解码、文件校验与加密解密以及异常保护机制.
2.2.1 文件编码与解码
在文件传输过程中,文件整体传输具有耗时长、效率低、安全性差等特点,容易造成信息泄露.在HINOC系统中,由于升级文件新旧版本文件之间改动较小,所以选择差分文件传输不仅可以节约传输时间,减少数据传输量,同时可以防止信息泄露[7,8].
最简单的差分算法是对不同版本的软件的字符块按字节逐个比较,而本系统中通过计算字符块的Hash值[9,10],采用3层Hash差分比较法生成差分文件,该算法具有计算速度快、碰撞概率小等特点.主要步骤如下:
1) 将新版本文件以若干字节为一个字符块,分为若干块,分别计算块的弱Hash值,保存到一个Hash表中.
2) 取一个新版本字符块,与旧版本文件字符块进行匹配,首先比较两个字符块的前面几个字符.如果不同,则移动一个字节,匹配旧版本文件下一个字符块;如果相同,则计算该字符块的弱Hash值,如果不同,则匹配下一字符块,如果相同,则进一步计算新旧两个字符块的Hash值,如果3层强Hash值相同则匹配成功.记录旧版本标记、旧字符块在旧文件中的起始位置及块长度到一个结构体变量,并保存到差分文件中.对于旧版本中连续匹配的字符块,只需改变结构体变量中的块长度,减少差分文件数据.
3) 如果到最后没有找到匹配的旧版本字符块,则匹配失败,记录新版本标记、新字符块在新版本文件中的起始位置及块长度到一个结构体变量,复制新版本字符块,并保存到差分文件中.对新版本文件的各个块连续查找匹配块直到结束,便生成差分文件.服务器端差分文件生成算法流程如图 3所示.
 |

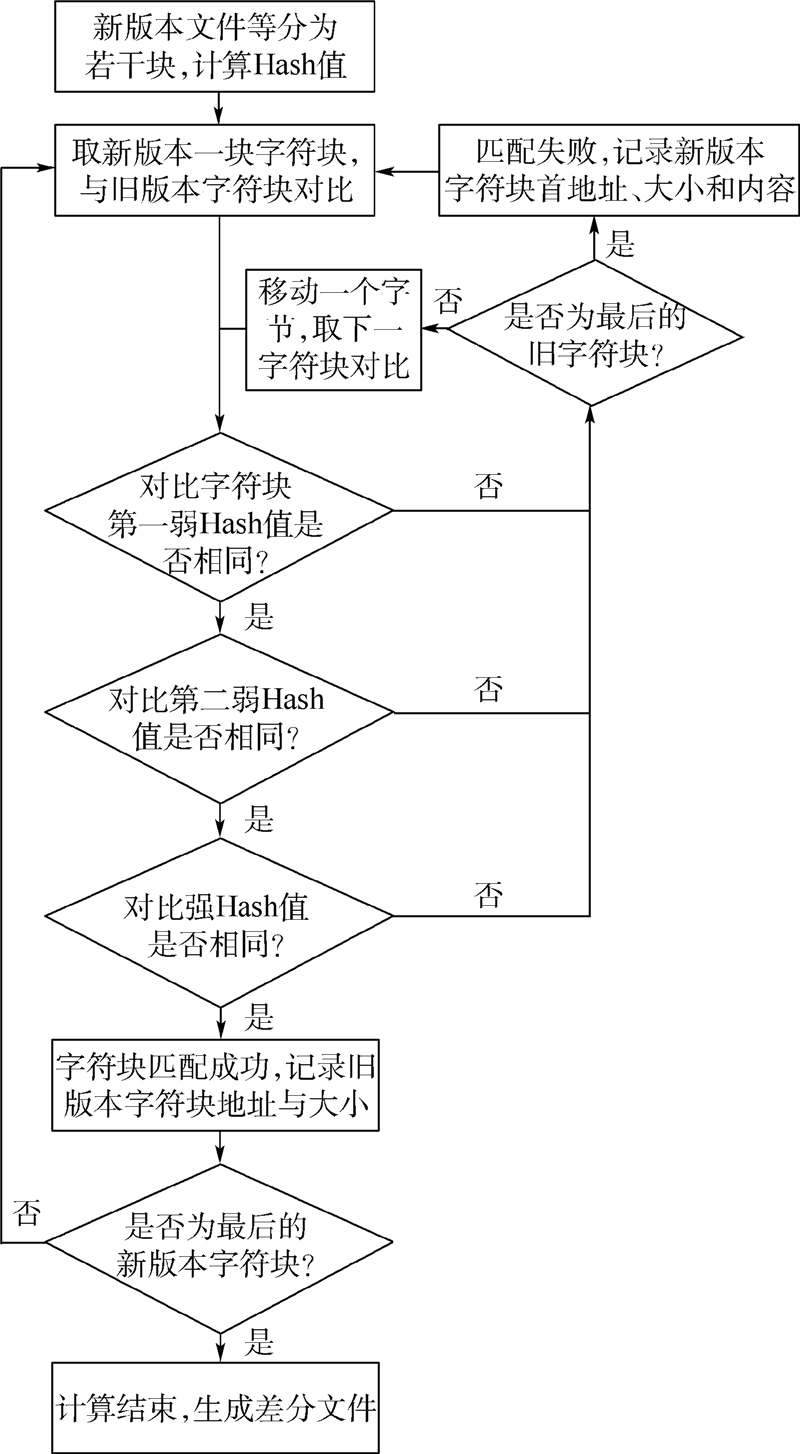

| 图 3 差分文件生成算法流程图Fig. 3 Flow chart of delta file generating |
在客户端,其还原算法如下:利用差分文件信息,逐个读取各个结构体数据,如果标记为旧版本数据,则利用块起始地址和块长度,从旧版本文件复制数据到还原文件;如果标记为新版本文件,则直接从差分文件复制数据到还原文件.
2.2.2 文件校验与加密
在数据校验的机制设计中,CRC校验能很好地检测数据错误,但是因为CRC多项式是线性结构,在网络通信中,可以很容易被攻击者故意改变数据而维持CRC不变,因此CRC校验不适合网络数据校验.单向散列函数校验能够对任意长度数据变化成固定长度输出数据,具有计算简单、数据不容易被故意更改等优点,常用的算法包括MD5和SHA等[9,10,11,12].
在身份认证设计中,常见对称加密算法有DES和AES算法,其特点是同一密钥可同时用于加密和解密,收发双方使用同样的密钥,缺乏认证的功能,其安全性难以得到保障.常用非对称加密主要有RSA和DSA算法,其特点是密钥分为公钥和私钥,私钥由收发其中一方保持,能够进行身份认证;而公钥可对外公开,方便密钥管理[13,14,15].综上,HINOC系统采用单向散列函数(MD5算法)校验结合非对称RSA加密验证机制.
升级服务器主要负责生成RSA私钥和公钥,并且将公钥通过网管中心发送至客户端.升级服务器对更新版本文件进行计算产生MD5校验码,校验码经过RSA私钥加密,在差分文件传输完成后,再发送给升级客户端.
客户端收到加密的校验码后,利用RSA公钥解密出服务端的MD5码;在还原出升级文件的当前版本之后,对其计算产生还原文件的MD5校验码.前后两个MD5码进行比较,如果相等,则说明升级还原版本文件是完整的,并且发送方身份是可信任的;否则,说明文件传输出现问题,需要重新传输文件.
由于发送文件采用差分编码,所以即使被没有经过授权接受者获得,得到的文件信息也是无效的.本升级系统结合了文件差分编码、文件校验和非对称加密等方式保障升级系统的安全性.
2.2.3 异常保护机制
系统异常主要指两方面：一是由于系统升级中途出现断电等硬件异常导致内核文件更新失败;二是由于系统内核文件区程序更新错误导致系统无法启动.因此升级系统采用两种主要的保护方式来应对这两种异常情况.
1) 内核分区设计.
HINOC系统采用两个内核文件映像分区方式,其中一个内核文件FLASH分区在内核驱动中设置为只读,在该分区存储出厂的内核与文件映像;另一个内核文件分区设置为可读写,该分区存储当前使用的内核与文件映像,当系统需要升级内核时,由于内核程序是运行在RAM中,所以升级程序可以对该FLASH分区进行擦除读写以更新内核,FLASH分区设置如表 1所示.
| 分区 | 大小/MB | 地址范围 | 读/写 |
| Uboot区 | 0.5 | 0x00000000-0x0007FFFF | 读 |
| 出厂内核映像区 | 1.25 | 0x00080000-0x002BFFFF | 读 |
| 出厂文件映像区 | 3 | 0x002C0000-0x004BFFFF | 读 |
| 更新内核映像区 | 1.25 | 0x004C0000-0x005FFFFF | 读/写 |
| 更新文件映像区 | 3 | 0x00600000-0x008FFFFF | 读/写 |
| 启动环境变量区 | 0.25 | 0x00900000-0x0093FFFF | 读/写 |
| 用户应用程序区 | 22.75 | 0x00940000-0x01FFFFFF | 读/写 |
2) 内核重启机制.
HM引入了自动重启机制解决系统异常问题,该机制通过系统环境变量判断启动内核版本,引入看门狗电路判断启动状态.内核重启状态转移图如图 4所示,主要步骤如下.
 |

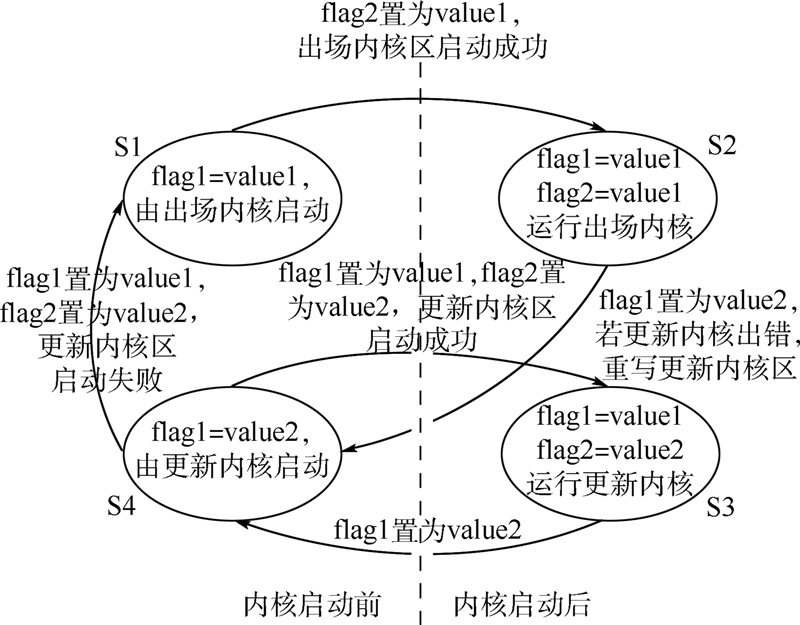

| 图 4 内核重启状态转移图Fig. 4 State transition diagram of booting |
① 系统启动前,uboot判断启动环境变量flag1的值:如果flag1=value1,boot从出厂内核启动,flag1值不变,将flag2置为value1;如果flag1=value2,boot从更新内核启动,将flag1置为value1,flag2置为value2.
② 系统启动后,如果启动成功,判断flag2的值:如果flag2=value1,可知系统运行在出厂内核状态,将flag1置为value2,判断更新内核文件区是否错误,如果错误则取出备份内核文件映像,烧写到更新内核文件区;如果flag2=value2,可知系统运行在更新内核状态,将flag1置为value2.
③ 系统启动后,如果启动失败:若更新内核启动失败,则看门狗电路自动重启设备,系统将从默认内核启动;若默认内核启动失败,则需手动烧写内核,由于默认内核是写保护,所以此类情况出现的可能性可以忽略.
3 系统测试
升级测试环境如图 5所示,HM(左)通过同轴线与HB(右)相连,HB通过业务网口与升级服务器连接.HB与HM硬件平台核心处理器是XSCALE PXA270嵌入式处理器,主频为520 MHz,同时外接32 MB的NOR FLASH和32 MB的SDRAM存储器.升级服务器和网管中心均使用DELL OptiPlex960主机,核心处理器为Intel酷睿2四核Q9650处理器.
 |

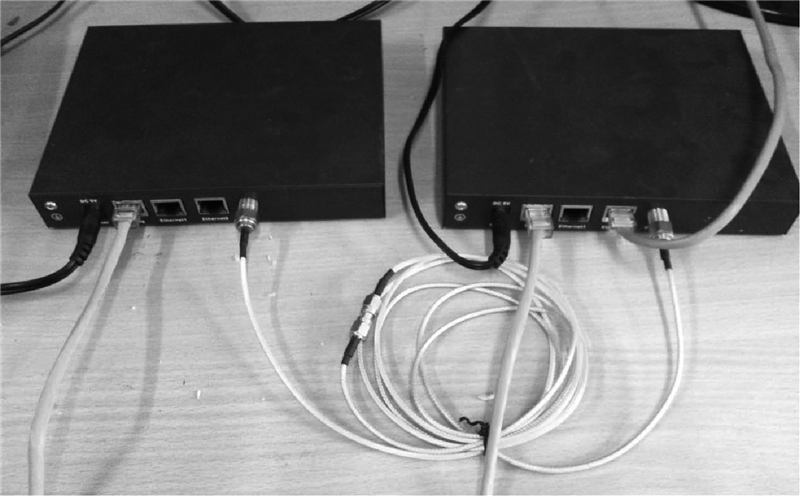

| 图 5 升级系统测试实物图Fig. 5 Physical map of the upgrade system |
差分文件的生成在升级服务器中进行,差分文件主要为内核文件以及HM应用程序.表 2反映了内核和应用程序差分文件的生成和还原新版本耗时.
| 文件类型 | 文件/B | 耗时/s | |||
| 旧版本 | 新版本 | 差分 | 生成 | 还原 | |
| 内核 | 806 432 | 806 432 | 132 | 5.31 | 0.29 |
| 应用程序 | 210 510 | 209 758 | 117 138 | 5.63 | 0.09 |
系统对不同文件进行差分文件的生成和还原,得到新版本文件正确,证明文件差分编码功能正确.
3.2 差分编码性能测试
图 6为差分文件压缩率与比较字符块大小的变化曲线,随着字符块大小的增大,差分文件压缩率越大.图 7为差分文件生成时间与字符块大小的关系,随着字符块的不断增大,计算时间无明显变化趋势.
 |

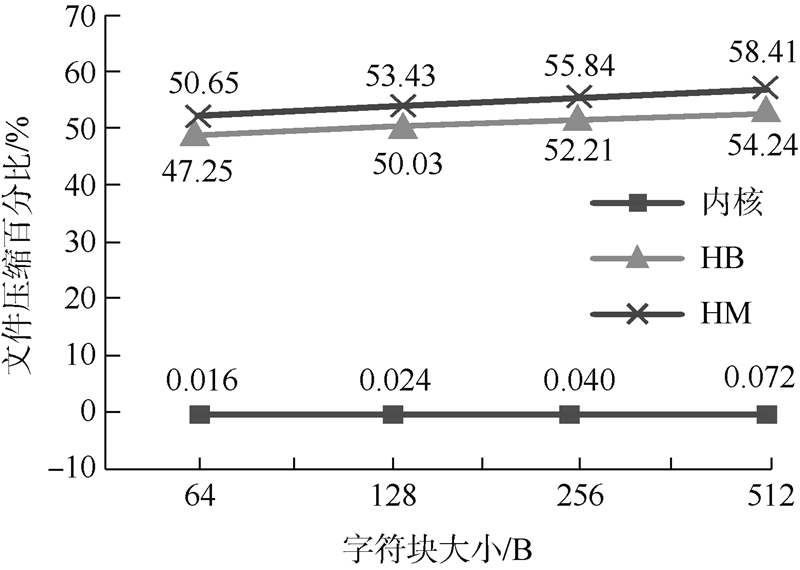

| 图 6 差分文件压缩率随字符块大小变化曲线Fig. 6 Relationship between compression ratio and block size |
 |

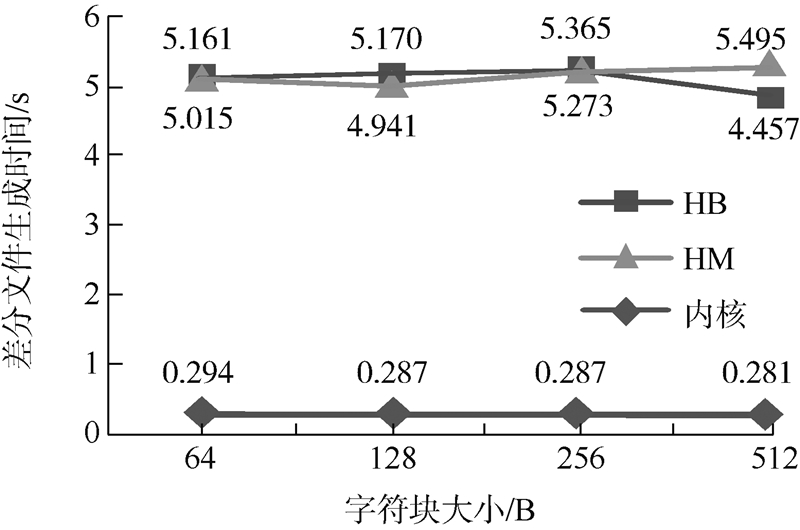

| 图 7 差分文件生成时间随字符块大小变化曲线Fig. 7 Relationship between build time and block size |
系统异常测试主要是指嵌入式系统不能正常启动时,能自动判断错误并从出厂内核文件区启动.由于HM第一版本系统硬件没有引入看门狗电路,因此重启时采用手动重启方式.测试方法如下:破坏更新文件映像区,然后设置boot环境变量flag1为value2,从更新内核文件区启动,测试结果如图 8所示,启动boot时更新文件CRC校验出错.
 |

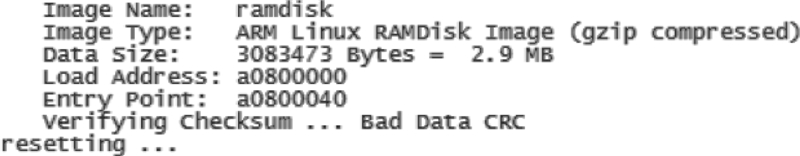

| 图 8 初次启动结果Fig. 8 Result of first boot |
手动重启后系统判断flag1和flag2环境变量分别为value1和value2,判断内核文件启动失败,选择出厂内核文件区启动,完成异常条件下的成功启动,重启结果如图 9所示.
 |

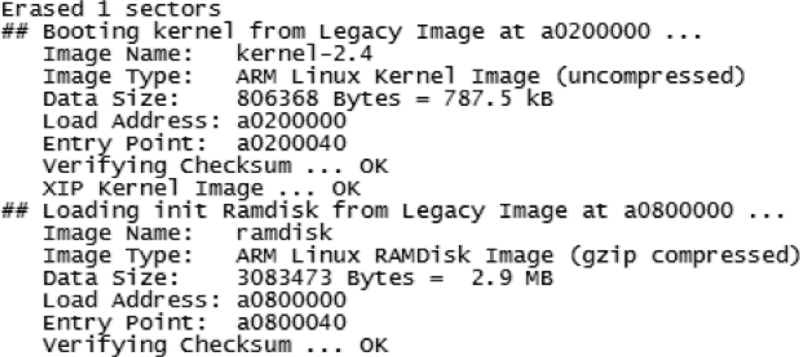

| 图 9 系统重启结果Fig. 9 Result of restart |
HINOC系统升级程序的设计考虑了文件差分编码、文件信息加密、身份认证、异常保护等问题,应用范围广泛,可以适应多种嵌入式网络应用环境.该升级系统相比普通升级系统具有以下优点:
1) 差分编码压缩传输文件大小,节省传输时间,保障信息安全;
2) 文件的校验和身份认证共同通过MD5码进行完成,相比其他升级系统,减少了信息交换时间,提高通信效率;
3) 异常保护机制保障了系统异常情况下设备的基本功能,提高了系统的可靠性,节省了入户维修的人力和经济成本.
由于HM硬件尚未引入看门狗电路,因此异常保护机制的自动重启功能仍需要进一步测试.同时在实验环境下验证的基本功能,仍需要在实际应用环境中进行升级测试,才能进一步检验升级机制设计的完备性和健壮性.
