直线度误差是评定机械产品精度的重要指标之一,并且也是平行度、垂直度、圆柱度和同轴度等几何测量的基础[1].国标GB/T 11336—2004中的空间直线度误差评定方法有:最小包容区域法、最小二乘法和两端点连线法[2].最小包容区域法为精确算法,其评定结果小于或等于其他两种评定方法,但是该方法求解复杂.目前针对最小包容区域法的求解已经发展了遗传算法[3]、坐标转换原理[4]、半定规划算法[5]、平面投影算法[6]、准粒子群优化算法[7]以及组合优化算法[8]等.在实际工程检测中常用两端点连线法与最小二乘法(LSM,Least Squares Method),这两者均属于近似算法,其中两端点连线法的鲁棒性较差,LSM算法的数学模型在原理上存在缺陷[9],该方法由于在最小二乘中线拟合时分别在两个平面上独立拟合直线,再合成空间直线,因此不是真正的三维空间直线拟合.当测量点坐标值的数量级不同时,LSM算法的评定结果不能满足精度要求高的实际工程的要求.
最小二乘法评定空间直线度误差的关键是准确拟合测点的最小二乘中线,其涉及到非线性规划问题的求解,通常采用优化算法求解[1].非线性规划优化算法的缺点是需要迭代计算并且难以得到全局最优解.针对此问题一些学者提出了无迭代算法[10]、LSABC算法[11]、改进的LSABC算法[12]以及3DLSA算法[13]等.这些算法虽然完善了空间直线度误差评定方法,但是空间直线度误差是一种复杂的形状误差,其评定算法仍然值得探索.本文采用三维最小二乘方法建立了空间直线拟合的数学模型,给出了该数学模型的精确解,基于新解法提出空间直线度误差评定新方法,并用数值算例验证了新方法的有效性. 1 空间直线度误差评定数学模型 1.1 空间直线拟合
按最小二乘法评定空间直线度误差,首先需要进行测点的最小二乘中线拟合,得到测点最小二乘中线Lf.最小二乘中线是指使实际直线上各点到该直线的距离平方和为最小的一条理想直线[2].如图 1,设(x1,y1,z1),…,(xk,yk,zk)为k个直线度测量点,直线Lf的方向向量为(l,m,n)且通过点(x0,y0,z0),则Lf的方程为
 |

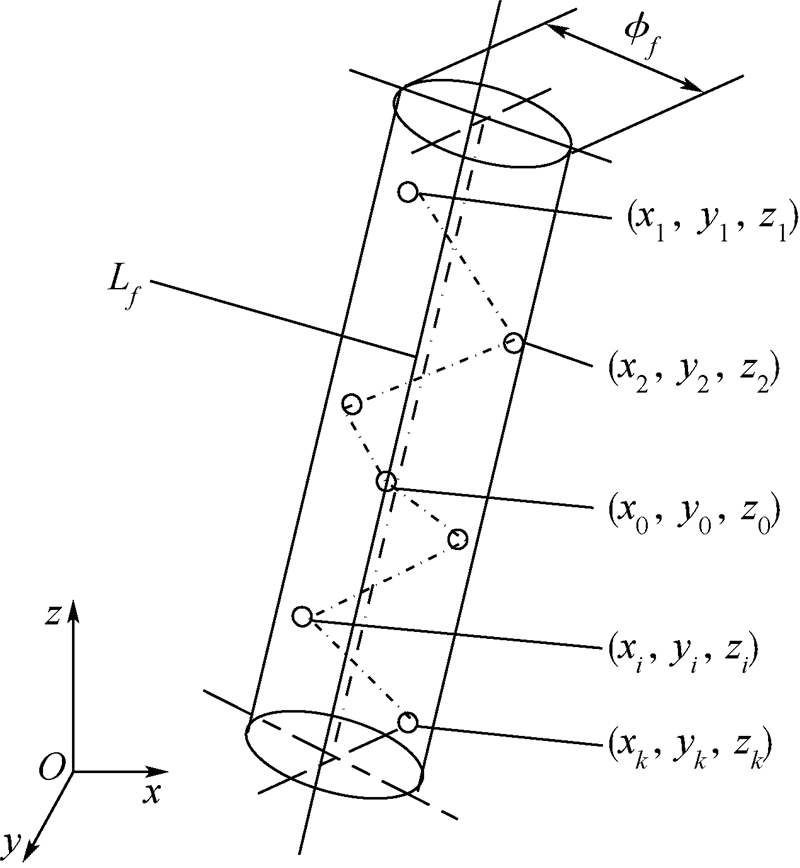

| 图 1 最小二乘法评定直线误差度示意图Fig. 1 Diagram of spatial straightness error evaluation with LSM |
为了方便起见,单位化直线Lf方向向量使l2+m2+n2=1.
根据最小二乘原理,使得各测量点到拟合直线距离的平方和最小：
为了求解该优化问题,首先证明直线Lf一定通过各测量点的重心(x,y,z),其中：
式(8)可以取最小值,即直线Lf通过点(x,y,z).
由式(8)可知优化问题(2)的最优解与式(10)所述优化问题的最优解相同.
由式(7)知矩阵B为对称方阵,因此[14]:
为了求解测点的最小包容圆柱面直径,通过空间投影将测点向垂直于最小二乘拟合直线Lf的平面投影,将空间问题转化为平面问题.显然投影点点集在该平面上的最小包容圆直径等于拟合直线最小包容圆柱面直径.为简化最小包容圆直径计算,在投影平面上构建局部坐标系并进行坐标变换，将投影点在空间坐标下的坐标转化为在局部平面坐标系中的坐标(Xi,Yi).假设Xmax=maxXi,Xmin=minXi,Ymax=maxYi,Ymin=minYi(i=1,2,…,k).采用格点法寻找最小包容圆直径.如图 2所示,将矩形区域Xmin≤X≤Xmax,Ymin≤Y≤Ymax的横纵坐标均划分成N等份,从而得到(N+1)×(N+1)个结点,依次计算每一结点与投影点集中点的最大距离Dmaxpq(p=0,1，…,N;q=0,1，…,N),则Dmaxpq中的最小值即为最小包容圆半径R.最小包容圆柱面直径φf=2R即为空间直线度误差值.
 |

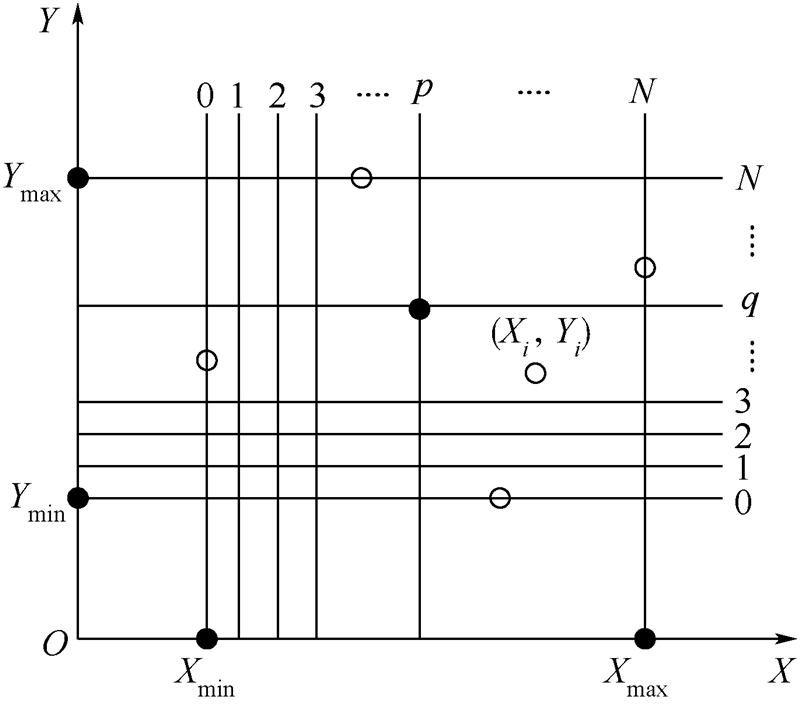

| 图 2 搜索区间节点Fig. 2 Nodes in search interval |
根据上述算法,利用Matlab R2008编写空间直线度误差评定程序.参考文献中测点数据进行数值实验,结果见表 1.
计算结果显示新算法评定空间直线度误差时,可以得到2个或3个测量点与最小二乘中线包容圆柱面相接触,满足国家标准的要求[2].因此该算法是一种有效的评定空间直线度误差的算法.
表 1中的测量点分为3类:
1) 文献[4]测量点数值数量级不同,LSM算法结果为771845.6700,3DLSA算法得出的结果为7.2448,本文方法结果为6.2399;
2) 文献[3]与文献[6]测量点数值数量级相同,LSM算法结果分别为18.1000和30.0000,3DLSA算法结果分别为13.5000和36.3000,本文方法结果分别为9.9764和28.4760;
3) 文献[15]与文献[5]中测量点坐标相对差值相同,只是调换了坐标轴次序,它们的空间直线度误差值应该相同,但是LSM算法的评定结果相差较大,3DLSA算法满足此要求,本文方法亦满足此要求,而且本文方法评定的直线度误差值更小.
由此可知,本文方法是一种更加准确稳健的直线度误差评定方法.
本文方法评定结果的误差大小只与搜索区间的划分精度有关,搜索区间划分越细密精度越高.本文数值实验将搜索区间细分成1001×1001个结点,计算机运算时间不超过3s. 3 结 论
1) 本文采用三维最小二乘方法建立了空间直线拟合的数学模型,并给出了该数学模型的精确解,完善了空间直线拟合的理论基础.
2) 本文方法相较于算例中提及的算法具有更好的稳定度和准确度.
3) 本文方法计算效率较高可应用于精密测量以及数据处理中.
