基于线性调频波的有源对消隐身仿真及分析
边晓臣 , 黄沛霖 , 姬金祖
北京航空航天大学 航空科学与工程学院, 北京 100083
摘要: 有源对消隐身技术由于其适用性广、灵活主动及不破坏目标外形等特点而受到重视。针对其技术要求中的快速反应、延时较短的特点,提出了一种基于线性调频(LFM)波的对消系统方案。该方案对入射波采样后进行相位和频率的调制,然后直接转发,使其匹配滤波输出与原入射波的回波输出进行对消;探讨了有源对消技术的电磁学原理并以理想导电无限长圆柱为散射源,对平面波与柱面波的对消效果进行了仿真验证,得出不同视角、平面波与柱面波的夹角都会对对消效果产生影响的结论,且在两列波夹角为0°时达到最佳;推导了进行相位与频率调制的对消后信号输出公式,并利用MATLAB对其进行了仿真验证,结果表明,对消后输出信号峰值由时延脉宽之比决定,带宽对输出信号主峰的宽窄程度有直接影响。
关键词: 有源对消     隐身     信号处理     匹配滤波     线性调频(LFM)波
Simulation and analysis of active cancellation stealth based on LFM wave
BIAN Xiaochen , HUANG Peilin , JI Jinzu
School of Aeronautic Science and Engineering, Beijing University of Aeronautics and Astronautics, Beijing 100083, China
Received: 2015-07-22; Accepted: 2015-10-23; Published online: 2015-11-19 10:12
Foundation item: National Natural Science Foundation of China for Young Scholars (51307004)
Corresponding author. JI Jinzu Tel.:010-82317503 E-mail:jijinzu@buaa.edu.cn
Abstract: Active cancellation stealth technology is gaining increasing attention due to its wide applicability, flexibility and its effect which has nothing to do with the shape of the target. A kind of active cancellation system based on linear frequency modulated (LFM) wave was proposed for its technical requirements such as rapid response and low-delay. The phase and frequency of the sampling incident wave were modulated and transmitted, so the synthetizing output of cancellation and original wave are decreased. The electromagnetism principle of active cancellation technology is discussed. The effect of cancellation between plane wave and cylinder wave was simulated based on the scattering source of the ideal electrically conducting infinite cylinder. The conclusion is that the effect of cancellation is influenced by the angle of view and the intersection angle of the two waves and the best result is obtained when the angle is 0°. The output formula of the output signal is derived and the simulation is carried out using MATLAB. Simulation results show that the effect of cancellation is decided by the division of repeating time delay and pulse width, and the width of the output signal is decided by the bandwidth.
Key words: active cancellation     stealth     signal processing     matched filtering     linear frequency modulated (LFM) wave

隐身技术对于提高飞行器生存力和突防纵深打击能力十分重要,按是否需要消耗能量来区分,其可分为无源和有源两类[1]。随着现代信息化战争对隐身武器的需求,在传统无源隐身技术的基础上,有必要研究新的隐身机理,其中有源对消即是热点之一[1-2]。有源隐身,是指用己方辐射源对敌方辐射源的来波信号进行欺骗、干扰,以主动改变目标的雷达散射分布特性或雷达等效方向性函数,使敌方雷达难以判断、定位、跟踪目标的技术。本文主要研究对消式雷达有源隐身技术。

由于军事敏感性,关于有源对消研究的可见文献较少。其中文献[3],其从原理上分析对消波的频率、幅度与相位的要求,并定量地给出了频率、初相位与幅度误差对对消效果的影响;文献[4]阐述了有源隐身的电磁学基础,并计算了相干对消的波瓣特性、功率指标及对消波的幅相取值条件;文献[5]采用数理统计的方法计算了有源隐身目标散射场和对消场差值的均值和均方差,在方位角上分别在均匀和随机规律情况下,对对消效果进行了统计分析;文献[6]阐述了有源隐身技术的分类及其实现途径,并创造性地提出了相控阵法实现对消式有源隐身的技术方案,并提出了对消度这一衡量对消效果的参数;文献[7]基于目标的雷达散射截面(RCS)特性,具体分析了满足有源对消隐身条件下的幅值和相位误差对隐身效果的影响,并对关键技术进行了讨论;文献[8]提出了一种基于雷达相控阵技术,结合数字射频存储器和现场可编程门阵列的转发式有源对消隐身系统方案,并基于信号的群延迟特性,提出了一种针对线性调频和非线性调频信号的对消系统;文献[9]提出了一种新的回波对消算法,即将线性调频(LFM)信号与其自身延迟信号相乘,获得延迟与频率之间的线性关系并对其进行移频然后进行幅度和相位调制,实现与目标回波对消的作用;文献[10]以信号的间歇采样转发为切入点,从干扰信号经匹配滤波后的输出信号角度,提出了一种通过转发时延、频率、功率等参数的调制来实现干扰信号与目标信号的反相对消;文献[11]则更具体地细化了相关技术细节,并指出了参数的不同调制对对消效果的影响。上述文献或是仅从理论上阐述了技术途径,或是提出的方案均需要预先建立目标的全向散射特性数据库,而后根据对消装置探测到的对方雷达信号后调取相应信号下目标的散射特性信号数据,而后调制产生对应的对消信号发射对消波与目标的散射回波相对消,而目标的散射特性是极其复杂的函数,由此会产生一系列的累计误差以及调取庞大的数据库会存在更大的时延问题,从而导致结果可信度降低且工程实验难度较大。

本文在前人研究的基础上,以平面波与柱面波的相干对消效果为前提,提出了一种基于LFM波的转发干扰式有源对消系统,该系统由对消装置探测到对方雷达信号后经过一系列的调制产生对消波,与对方的来波信号直接相对消,避免了建立目标全向散射特性数据库以及系统提取数据库数据的时延等累计误差,时延更少、误差更小,步骤简单易实现,具有较高可信度与可实现度,为工程实现提供了参考。

1 有源对消的电磁学原理

雷达散射截面是目标散射特征的重要参数,其表达式为

(1)

式中:EsEi分别为反射到雷达的反射电场矢量和入射电场矢量;R为探测雷达与目标之间的距离。因此,通过有源手段使得目标回波被抵消减弱,从而降低目标的雷达散射截面,实现隐身目的,即为有源对消隐身。

本文所提出的对消系统,采用对来波采样并转发,通过合理的间歇采样干扰参数选择,可以使产生的低阶假目标相位与真实目标相反、幅值相近、时域重叠,从而使其在对方雷达天线端的匹配滤波输出与原入射波回波的匹配输出进行相干抵消,降低目标的可检测性。其流程图如图 1所示。

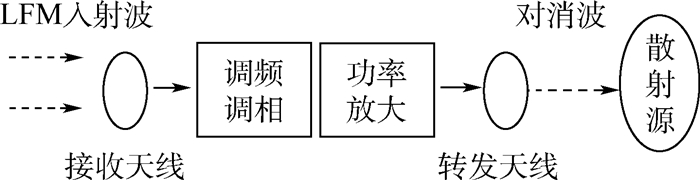

图 1 LFM波的有源对消隐身技术方案 Fig. 1 System of active cancellation stealth technology based on LFM wave
2 平面波与柱面波的相干抵消效果

由于对消系统接收到对方探测信号后发出的对消信号是以球面波或柱面波的形式发出,而对方来波信号一般是平面波的形式,因此需要先验证柱面波与平面波的对消效果。另一方面,对方来波的方向是随机的,与系统所发射的对消波的传播方向可能不在一条直线上,从而有不同的夹角,因而要验证平面波与柱面波在不同夹角情况下的对消效果,以确定在不同角域内的不同对消效果,以便于做下一步的研究。下文将以柱面波为例,进行验证。

图 2所示,设无限长理想导电圆柱半径为a,其轴线沿z轴放置,设入射波为波长为λ的平面波,其表达式为

(2)

则其远区散射场[12]

(3)

式中:k为真空中的波数;ρ为观察点到圆柱中心的距离;Jm(ka)为第一类m阶贝塞尔函数;Hm(2)(ka)为第二类m阶Hankel函数;φ为散射点(观察点)的相位。

对消波为柱面波,其相当于强度为Iz(ρ′)的无限长线电流,位于(ρ′,φ′)处,流向为z方向,则其散射场可以表示为

(4)

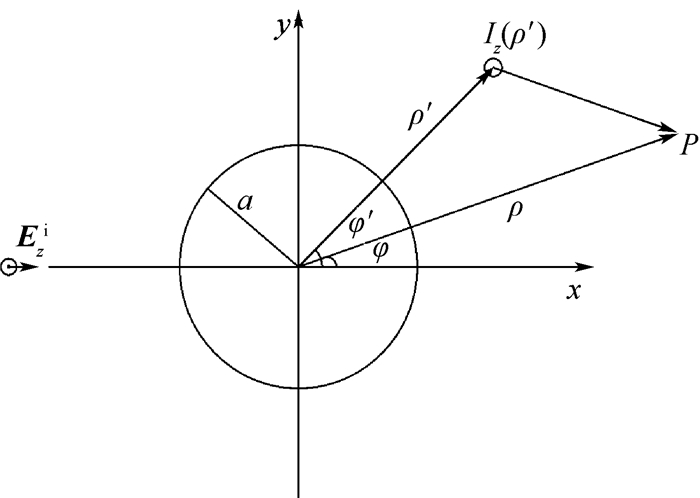

图 2 理想导电圆柱对平面波、柱面波的散射 Fig. 2 Scatter of plane wave and cylindrical wave by ideal conducting cylinder

式中:ω为角频率;p为真空中磁导率;I为线电流的电流强度。

ρ′=10λ,a=λ时,分别研究当对消柱面波与平面波的夹角为0°、30°、45°、60°、75°、90°时的对消效果,其仿真结果如图 3所示。

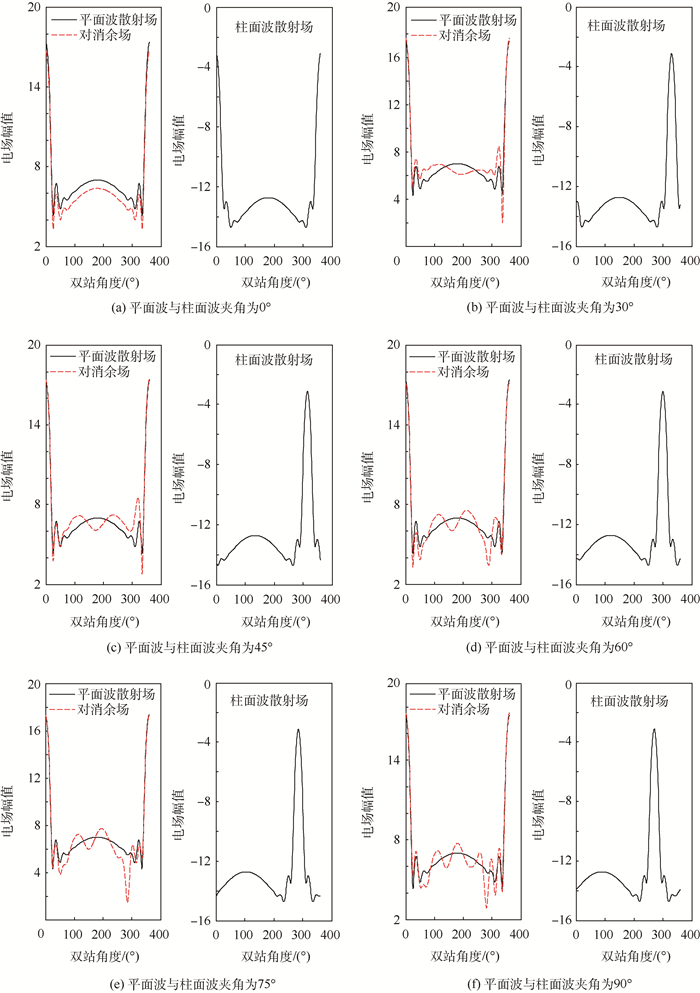

图 3 平面波与柱面波不同夹角时的对消效果 Fig. 3 Cancellation effect at different angles between plane wave and cylindrical wave

分析以上仿真结果可知,柱面波的散射场随着参数φ′的变化而左右移动。在φ′=180°附近时,目标后向(即φ=180°附近)合成场减弱区域明显增大;在φ′=180°亦即对消波与入射波夹角为0°时,柱面波的散射场形状与入射平面波的散射场基本一致,目标全向合成场均减弱,未有增强,对消效果较为明显,从而视为最佳对消。

由此可得结论,柱面波与平面波在满足一定条件下,是可以进行相干抵消的,从而为以下的有源对消系统提供了理论上的支持。

3 LFM信号的群延迟及对消波匹配滤波输出分析 3.1 接收信号及其匹配滤波器的群延迟特性

设接收信号为x(t),则其匹配滤波器的冲击响应为[13-16]

(5)

式中:K为常数;t为时间。则由此得信号的匹配滤波器频率响应为

(6)

式中:X(f)为信号x(t)经匹配滤波器的傅里叶变换。

综上可得其相频特性函数为

(7)

式中:arctan(H(f))为相位谱。

由此得到匹配滤波器的群延迟为

(8)

将式(7)代入式(8)中可得

(9)

相应的,信号x(t)的群延迟为

(10)

以上分析可知,匹配滤波器的群延迟特性正好和接收信号相反,则如果改变输入信号的群延迟特性的同时保持滤波器不变,将会使得信号经匹配滤波后的输出峰值点前移或滞后。

3.2 接LFM信号的频率调制特性

假设LFM信号为

(11)

式中:τ为信号的脉宽;μ为调频斜率且μ=B/τ,B为信号带宽,当BT>>1时,信号的频谱为

(12)

由式(12)和式(6)可得到信号s(t)的匹配滤波频率响应为

(13)

在进行频率调制时,若在原信号基础上进行fJ>0的频率调制,则可得到干扰的频谱为

(14)

由以上分析可知,式(13)和式(14)在整个频率范围内的图形如图 4所示。

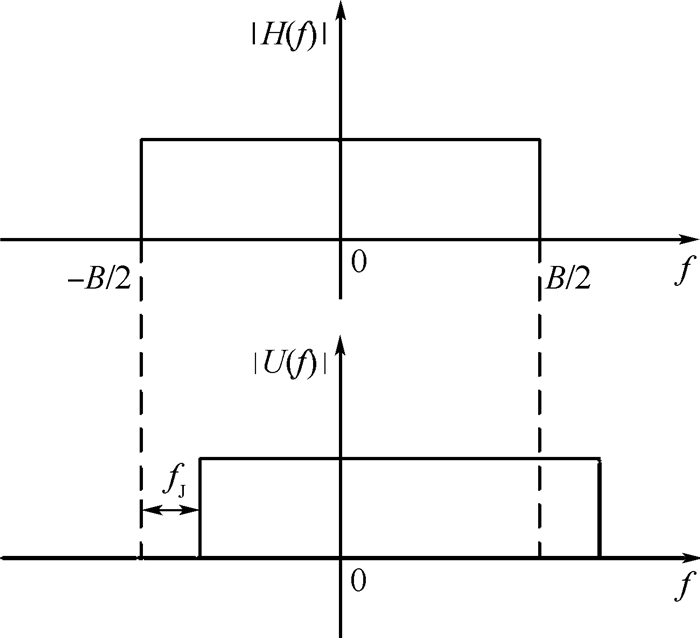

图 4 匹配滤波器频谱与对消波频谱的关系 Fig. 4 Relationship between spectrum of matched filter and spectrum of cancellation wave

图 4可知,在(-B/2,-B/2+fJ)区间内,只有原信号s(t)的输出;在(-B/2+fJ,B/2)内有原信号及干扰信号的输出;在(B/2,B/2+fJ) 区间内,只有干扰信号的输出。

3.3 对消波的匹配滤波输出分析

以LFM信号为例,设入射波信号为

(15)

式中:f0为中心频率,其余各量与3.2节中定义相同。设对消系统的总延时为Δτ,并且对入射波信号分别进行Δφ、fm的相位和频率的调制,则转发对消波信号为

(16)

入射信号与对消信号经目标反射后共同进入接收机的匹配滤波器,可表示成接收信号的形式为

(17)

则经匹配滤波后的输出信号为

(18)

式中:h(t)为接收机匹配滤波器的冲击响应且

综合以上信息,对式(18)进行积分可得最终匹配滤波输出信号xout(t)的表达式为

(19)

式(19)表明,经调频、调相后的匹配滤波输出分为3段:第1段为(-ττ-τ],只有入射波信号x(t)产生输出;第2段为(Δττ,τ]入射波与对消波均产生输出;第3段为(τ,Δτ+τ],只有对消波产生输出。各段输出包络均为sinc函数。此结果与3.2节所分析的结果一致,印证了分析的正确性。

由于对消装置时延Δτ相对于τ很小,因此第1段和第3段的峰值均较小;第2段分为入射波和对消波两部分的匹配滤波输出之和,前者在t=0时取峰值1,后者在因子μ(Δτ-t)-fm=0亦即tτ-fm/μ时取得峰值1-fm/(μτ),此时两者相位差为Δφ=jΔφ+jπfm(t-Δτ)-j2πf0Δτ。由对消方案知须使得两者的峰值出现在同一时刻且相位相反,则可得

(20)

式中:n为整数,解之得

(21)

由此可知,通过控制参数fm、Δφ达到式(21)的要求,可使入射波的回波输出与对消波的回波输出峰值出现在同一时刻、相位相差(2n+1)π,从而使得对消后信号的输出峰值为

但是此时需要事先知晓或是探测出对方雷达信号的f0μ等参数,以及对自身对消装置系统的时延的控制。

4 仿真验证

设入射波信号参数为:f0=1.2 GHz、B=5 MHz、τ=20 μs,利用MATLAB进行仿真编程可直观呈现上述分析的仿真结果。由3.3节的分析可知,对消后输出信号的峰值由Δτ/τ的值决定,图 5给出了B=5 MHz、无对消信号以及Δτ分别为1、5、10 μs时对消后信号输出情况(由于不同目标的散射特性不尽相同,从具有统一性和便于理解、直观地表现出对消前后信号的变化程度的角度来说,此处用归一化幅值)。

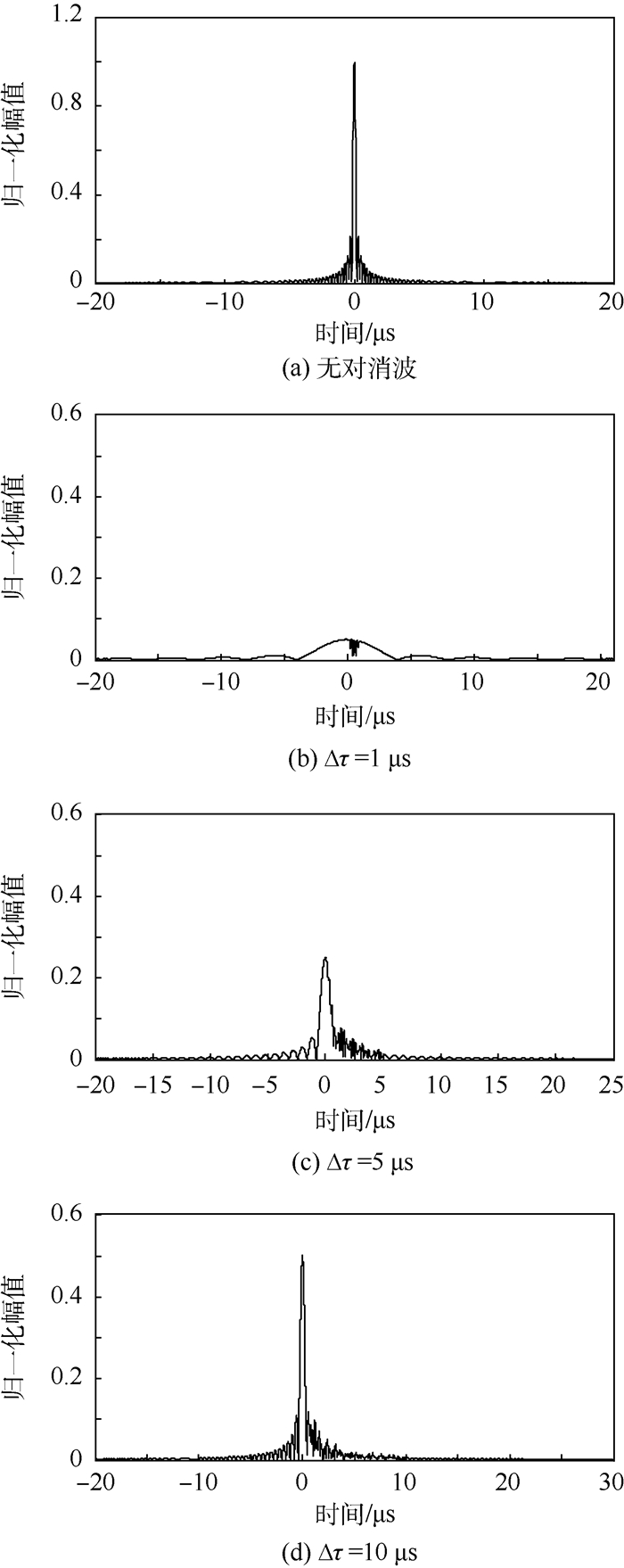

图 5 不同时延的对消效果(B=5 MHz) Fig. 5 Cancellation effect at different time-delay(B=5 MHz)

分析以上仿真结果可知,对消后输出波的峰值与Δτ/τ比值呈正相关,即当控制时延在很小的数量级时,对消效果则更加明显。

另外,带宽对对消效果亦有一定的影响。可令带宽B=1 MHz,其余参数不变,进行仿真结果如图 6所示。

对比图 5图 6可知,带宽B对对消后信号的峰值没有影响,其影响信号主峰的宽窄,带宽越大,主峰越窄,从探测的角度来讲,越有利于飞行器的隐身。

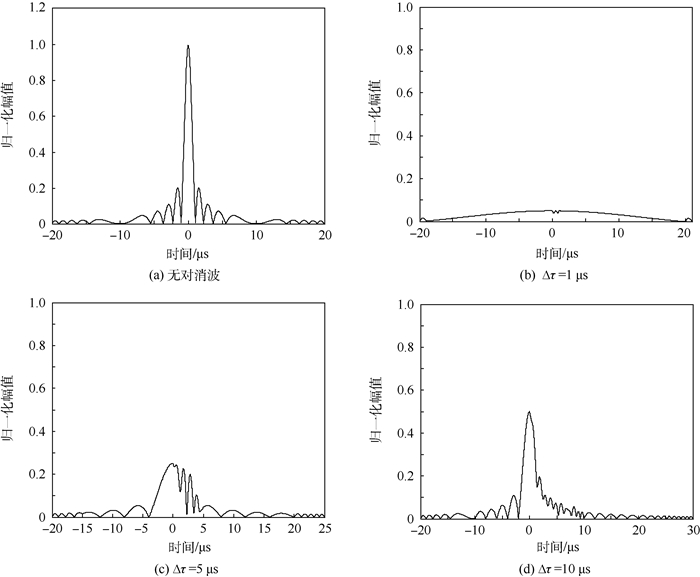

图 6 不同时延的对消效果(B=1 MHz) Fig. 6 Cancellation effect at different time-delay(B=1 MHz)
5 结 论

1) 本文提出的基于LFM波的有源对消隐身技术方案,适用的平台为大中型飞行器,这样使得对消波的波形更加接近于平面波的形式,否则会出现误差较大的情况。

2) 验证了以无限长理想导电圆柱为散射源的情况下,平面波与柱面波的对消效果;不同观察视角、对消波与入射波的夹角都会对对消后散射场的幅值产生较大影响;在对消波与入射波夹角为0°时,每一观察视角处都有隐身效果,没有出现信号增强的情况。

3) 分析并仿真了所提对消系统的对消效果。进行调频、调相后的对消波与入射波的对消很大程度上取决于时延的大小,且对消后信号输出的峰值与Δτ/τ有直接的关系;带宽对于信号主峰的宽窄有直接的影响,带宽越大,则主峰越窄。
