高超声速翼面气动热与静气动弹性综合分析

李国曙 万志强 杨超

张青松,刘添添,郝朝龙,等. 锂离子电池热失控气体快速检测及危险性分析方法[J]. 北京航空航天大学学报,2023,49(9):2227-2233 doi: 10.13700/j.bh.1001-5965.2021.0668
引用本文: 李国曙, 万志强, 杨超等 . 高超声速翼面气动热与静气动弹性综合分析[J]. 北京航空航天大学学报, 2012, 38(1): 53-58.
ZHANG Q S,LIU T T,HAO C L,et al. Rapid detection analysis method of thermal runaway gas composition and risk of lithium ion battery[J]. Journal of Beijing University of Aeronautics and Astronautics,2023,49(9):2227-2233 (in Chinese) doi: 10.13700/j.bh.1001-5965.2021.0668
Citation: Li Guoshu, Wan Zhiqiang, Yang Chaoet al. Integrated analysis of aerothermal-aeroelastic wings in hypersonic flow[J]. Journal of Beijing University of Aeronautics and Astronautics, 2012, 38(1): 53-58. (in Chinese)

高超声速翼面气动热与静气动弹性综合分析

基金项目: 国家自然科学基金资助项目(90716006, 10902006)
详细信息
    作者简介:

    李国曙(1983-),男,山西运城人,博士生, liguoshu1983@163.com.

  • 中图分类号: V 211.47

Integrated analysis of aerothermal-aeroelastic wings in hypersonic flow

  • 摘要: 研究了考虑热效应影响的高超声速飞行器的静气动弹性问题.建立了考虑热效应影响的高超声速飞行器从气动热计算到静气动弹性分析的快速分析方法,该方法采用分层求解思路对热气动弹性问题进行解耦,利用边界层外的无粘数值求解和边界层内的工程算法相结合的方法,计算高超声速飞行器的表面热流,获得模型的温度场,并基于该温度场计算结构热刚度矩阵.以高超声速飞行器小展弦比翼面为研究对象,计算了该模型在3种飞行状态下的温度场、热应力、热刚度和静气动弹性特性,从而验证了热静气动弹性快速分析方法的可行性和适用性.



  • 随着人们环保意识的提高,新能源汽车正在逐步取代传统燃油汽车,而锂离子电池因其具有自放电率低、使用寿命长及比容量高等优势,成为目前主流的汽车动力电源[1],锂离子航空运输量逐年上升,未来将成为电动飞机动力电源主要选择之一。然而,制约锂离子电池应用范围进一步扩大的主要瓶颈是安全性[2]。近年来,锂离子电池热失控引发的火灾事故逐年上升,国内外研究人员针对锂离子电池热失控开展了大量研究[3]

    锂离子电池热失控诱因主要包括3种滥用情况:热滥用、机械滥用及电滥用[4-6]。当电池长期暴露在这些滥用情景中时,可能会触发电池内部材料自放热反应,从而在短时间内导致温度急剧上升并释放出大量可燃及有毒气体,这些气体具有严重的燃烧爆炸风险,对周围人员及设备产生严重威胁。因此,需要对锂离子电池热失控气体成分及产生机理进行研究。

    郭志慧等[7]通过外部加热的方式针对NCM电池开展热失控实验,并通过气相色谱-质谱联用仪(GC-MS)对热失控的气体进行分析,发现CO和C2H4的含量与电池荷电状态(state of charge,SOC)呈正相关关系,CO2与H2的含量与电池SOC呈负相关关系。张青松等[8]通过实验研究发现,相同SOC下NCM电池热失控后CO生成量随环境压力的降低而升高。Fernandes等[9]在过充测试中使用傅里叶红外变换(Fourier transform infrared,FTIR)光谱对LiFePO4电池释放的气体组分进行分析。Yuan等[10]使用加速量热仪(accelerating rate calorimeter,ARC)对NCM、LPF及LTO等3种正极材料的电池进行热失控实验,使用GC对热失控后的气体成分进行分析后发现,电池热失控产生的主要气体有H2、CO、CO2、CH4、C2H2、C2H4及C2H6。Golubkov等[11]对3种不同正极材料的锂离子电池热失控特性进行了研究,使用GC对热失控后的气体成分进行分析。Sun等[12]对不同正极材料的商用锂电池燃烧产物的毒性进行研究,结果表明,100% SOC的电池在热失控后生成的有毒气体种类最多,有毒气体的排放与电池材料、电池容量及电池SOC高度相关。Said等[13]研究了正极材料及气体环境对锂电池热失控传播的影响,使用气体传感器对实验过程中产生的CO、CO2、O2及烃类气体浓度进行测量。

    目前,研究人员主要使用GC-MS、FTIR等设备对热失控气体成分进行分析,但存在以下不足:GC-MS检测灵敏度高,可以对气体成分进行全面的分析,但分析时间较长,在单次实验中只能进行一次分析;FTIR无法对O2、H2等双原子分子进行分析。综上,本文提出一种基于激光拉曼光谱气体检测技术的锂离子电池热失控气体检测方法,并通过实验验证其可行性。针对正极材料为LCO和NCM的锂离子电池,在SOC为75%和100 %的状态下开展实验,分析锂离子电池热失控后释放的气体成分,基于分析结果对锂离子电池热失控气体爆炸下限进行计算。

    激光拉曼光谱气体检测技术是一种使用单频率激光对混合气体进行非接触、无损伤的检测手段。由于不同气体的分子结构不同,其产生的拉曼特征峰不同,可以对烃类和非烃类气体同时进行检测。此外,在对多种气体混合样品进行检测前,不需要进行不同气体的预先分离,从而可以减少不同气体成分分离造成的误差[14]

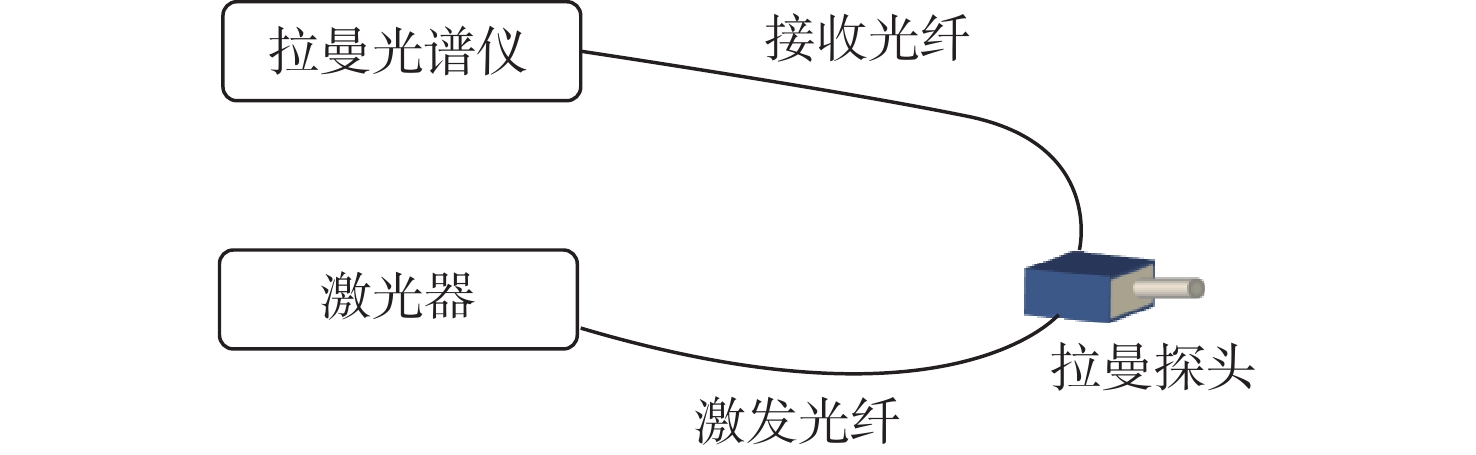

    激光拉曼光谱气体检测系统示意图如图1所示。激光器最大输出功率为500 mW,使用24 V直流电源进行供电,激光器可提供波长为532 nm的激光作为激发光源,激光通过芯径105 μm的激发光纤传输至拉曼探头,并对锂离子电池热失控气体进行照射,照射产生的拉曼散射信号通过芯径600 μm的接收光纤传输至拉曼光谱仪,最终通过软件在电脑上形成拉曼光谱,单次测量时间为5 s。

    图  1  激光拉曼光谱气体检测技术原理示意图
    Figure  1.  Schematic diagram of laser Raman spectroscopy gas detection technology

    根据研究可知,锂离子电池热失控主要气体有CO2、CO、H2及烃类气体[15],使用标准气体确认不同气体的拉曼特征峰,如图2所示。为确认气体特征峰高与气体体积分数之间的关系,使用N2作为平衡气体,并配置31种气体体积分数构建气体定量模型。以CO为例,特征峰与气体体积分数关系如图3所示。为了更清楚地展现拉曼特征峰峰高与气体体积分数的关系,图3中只展示11组体积分数气体的拉曼特征峰。根据气体标定结果,拉曼光谱检测下限可达0.3%,为了减少随机噪声对测量结果的影响,在分析气体结果时对每个样品进行3次光谱采集,最终形成一个平均光谱数据并使用气体定量模型进行分析。

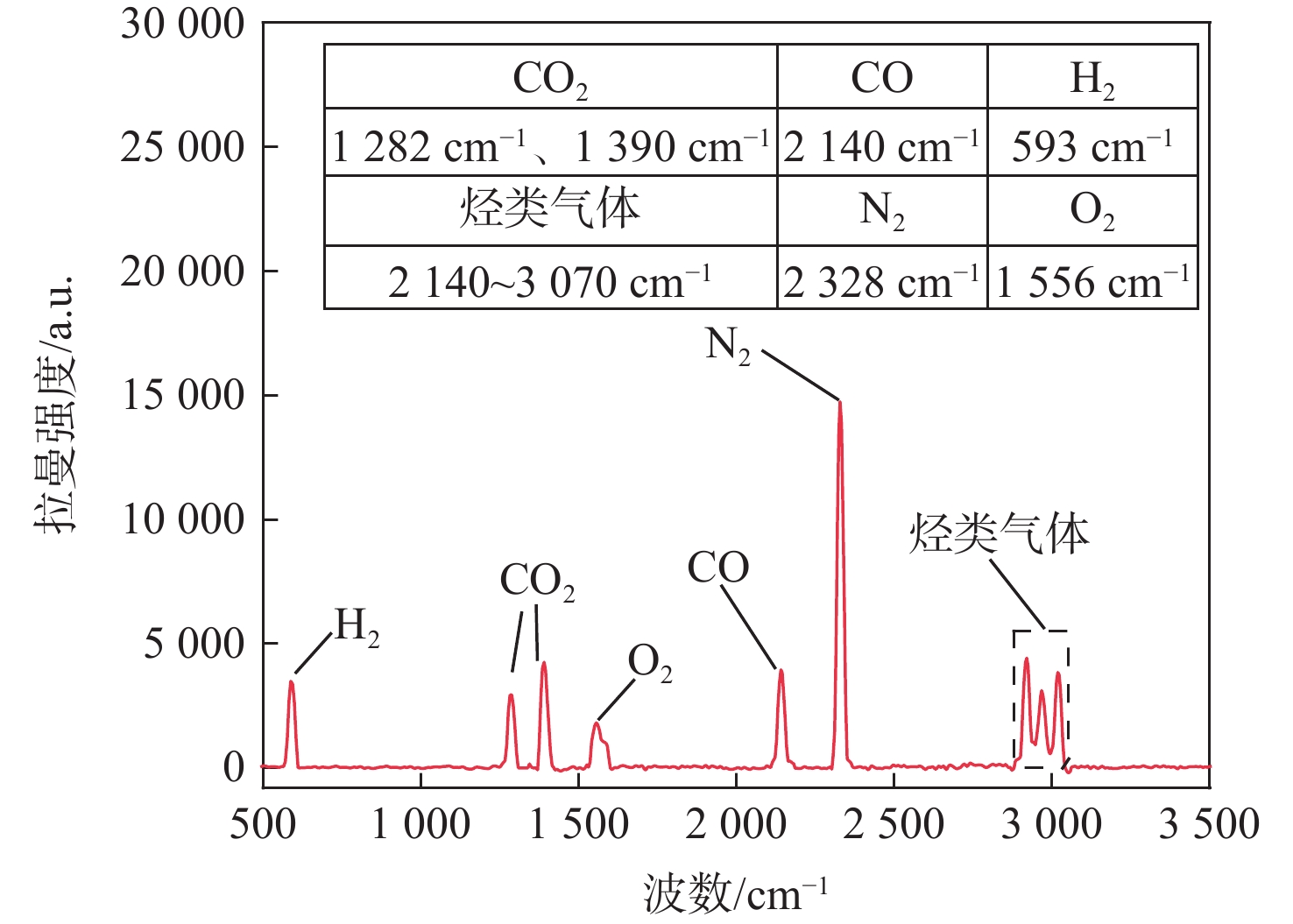

    图  2  不同气体特征峰峰位
    Figure  2.  Characteristic peak positions of different gases

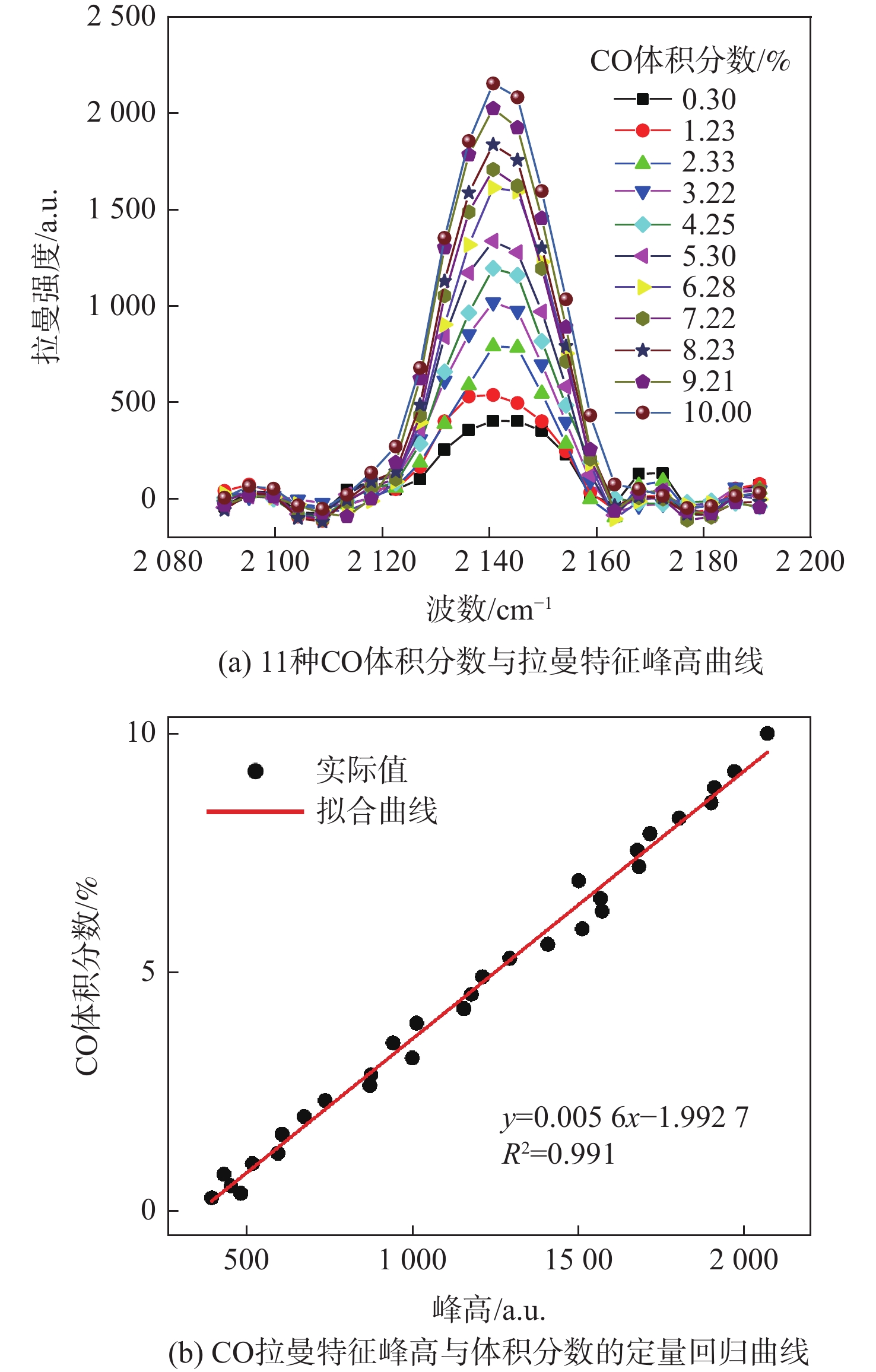

    图  3  拉曼信号与气体体积分数关系
    Figure  3.  Relationship between Raman signal and gas concentration

    锂离子电池排放气体为多种气体混合,混合气体爆炸极限可以根据Le Chatelier经验公式进行计算。当电池气体种类及体积分数已知的情况下,爆炸下限通过式(1)和式(2)进行计算:

    LELmix=1ni=1XiLELi (1)
    LELmix=LELmix1+B/(1B)100+LELmixB/(1B)×100% (2)

    式中:LELmix为可燃气体混合物的爆炸下限,%;LELi为气体混合物中一种组分的爆炸下限,%;Xi为气体混合物中一种组分的摩尔分数或体积分数,%;n为气体种类数;LELmix为含惰性气体的可燃气体混合物的爆炸下限,%;B为惰性气体的体积分数。

    实验选取正极材料分别为LCO(LiCoO2)和NCM(LiNi0.8Co0.1Mn0.1O2)的18650型锂离子电池作为实验电池,2种电池的电解液主要由六氟磷酸锂(LiPF6)、碳酸二甲酯(DMC)和碳酸乙烯酯(EC)构成,电池具体性能参数如表1所示。电池通过蓝电CT3001 D型电池充放电测试装置进行充放电。25% SOC的电池首先以0.2 C(440 mA,520 mA)的放电速率放电至截止电压(2.65 V,2.5 V),再以0.5 C(1100 mA,1300 mA)的充电速率充至相应75% SOC;100% SOC的电池在放电至截止电压后,以0.5 C(1100 mA,1300 mA)的充电速率将电压充至4.2 V,再通过恒压充电直至电流达到0.02 C(44 mA,52 mA)。为了保持电池稳定性,在充放电结束后放入25 ℃恒温箱静置24 h。

    表  1  实验电池参数
    Table  1.  Experimental battery parameters
    正极材料容量/(mA·h)额定电压/V截止电压/V充电电压/V
    LCO22003.62.654.2
    NCM26003.6352.54.2
    下载: 导出CSV
    | 显示表格

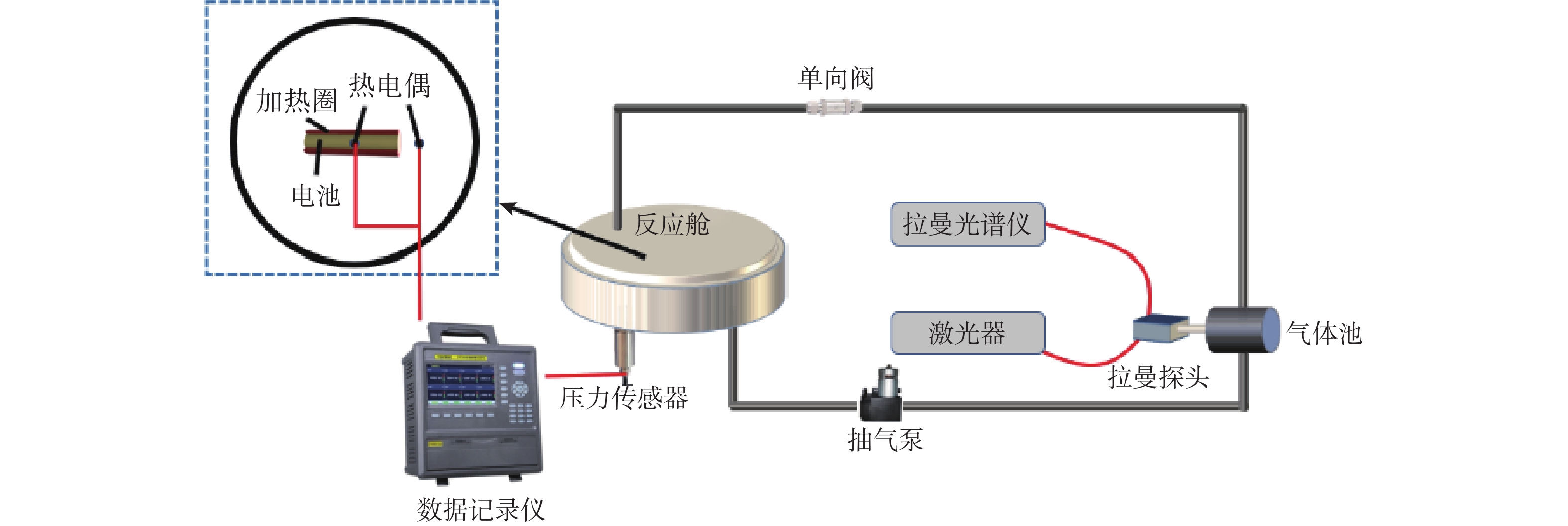

    实验装置如图4所示。反应舱容积5 L,通过螺栓和垫片进行密封,电池使用圆形加热圈进行加热,加热圈内径18 mm,高度65 mm,加热功率40 W,加热圈为不闭合结构,一个K型铠装热电偶放置于电池表面未被加热圈覆盖的部分用来测量电池表面温度,另一个在电池安全阀上方30 mm处放置K型热电偶用来测量电池排出气体的温度。压力传感器监测实验舱内部压力变化,使用抽气泵将反应舱内电池生成气体在管路中循环,使气体循环管路与反应舱内气体体积分数达到一致。激光通过拉曼探头对气体池中的待测气体样品进行照射并形成拉曼光谱。

    图  4  实验装置示意图
    Figure  4.  Schematic diagram of experimental device

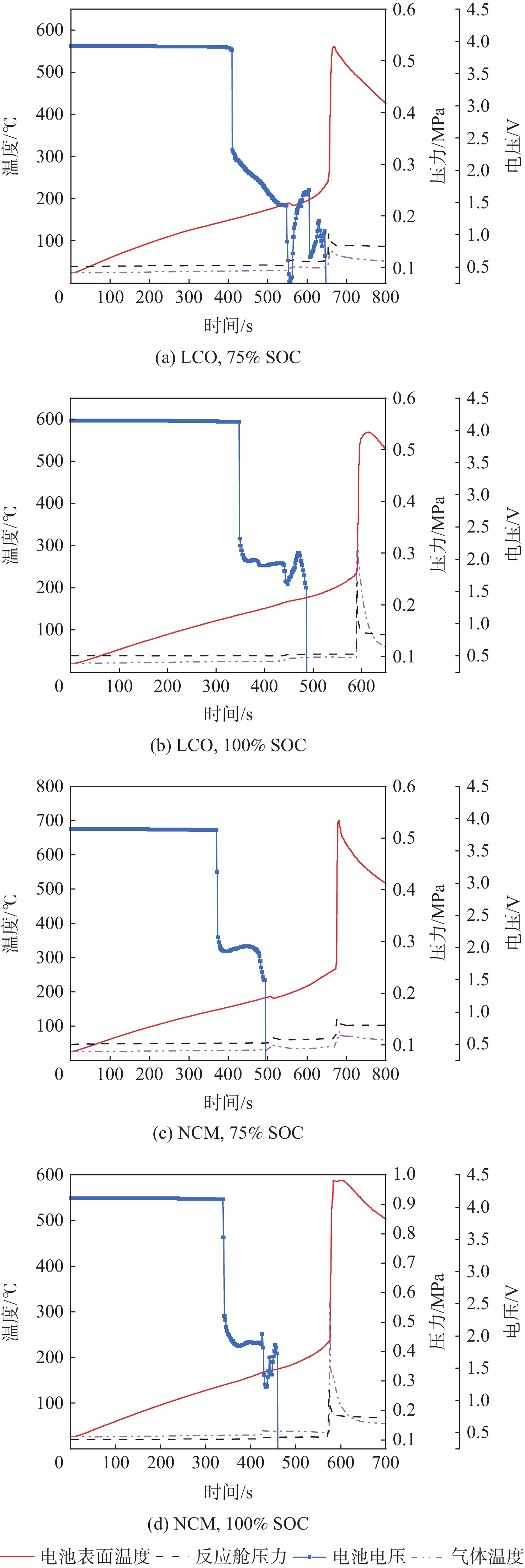

    不同实验工况下锂离子电池表面温度、释放气体温度、反应舱内部压力及电池电压变化如图5所示。锂离子电池热失控可分为3个阶段:①阶段1,电池安全阀开启前,电池表面温度在加热装置的作用下稳定升高;②阶段2,电池安全阀开启,电池内部反应生成的气体及部分电解液在压力作用下高速喷出,反应舱内压力出现小幅度上升,快速喷出的气体带走了部分热量,并对电池有一定冷却作用,此时电池表面温度出现小幅度下降,随后电池温升速度明显高于上一阶段;③阶段3,电池发生热失控,内部发生多种放热副反应,生成大量气体,内部压力剧烈上升,电池内部材料随着快速喷出的气体电池表面温度、电池释放气体温度及反应舱内部压力急剧上升,电池电压完全消失。

    图  5  不同实验工况下温度、电压、压力曲线
    Figure  5.  Temperature, voltage and pressure curves under different experimental conditions

    不同实验工况下,电池安全阀打开温度T1、热失控起始温度T2、热失控时容器内部的压力变化ΔP、释放气体最高温度Tgmax及热失控最高温度Tmax表2所示。可知,在电池正极材料相同时,安全阀打开温度、热失控起始温度随着SOC的升高而降低;热失控时容器压力变化、气体最高温度随SOC的升高而升高。锂离子电池在充电时,正极材料失去锂,导致正极材料中的Ni和Co等金属元素化合价上升,锂离子通过隔膜嵌入到石墨负极中。随着电池SOC的增加,电池正极材料失去的锂离子数量增加,高化合价的金属阳离子数量越多,而高价态的金属阳离子较为活泼,导致正极热稳定性变差;此外,随着SOC的增加,锂离子从嵌入到负极的数量增加,导致插层碳的不稳定性提高,反应活化能降低[16]。因此,电池SOC越高,就越容易发生热失控[17]。SOC相同时,LCO电池的安全阀打开温度与热失控起始温度高于NCM电池,说明相同条件下正极材料为NCM的电池更容易发生热失控。NCM电池在热失控时的容器压力变化、气体最高温度及热失控最高温度高于LCO电池,说明热失控后产生气体量更大,释放热量更多。

    表  2  锂离子电池在不同实验条件下的实验数据
    Table  2.  Experimental data of lithium ion battery under various experimental conditions
    正极材料T1/℃T2/℃ΔP/MPaTgmax/℃Tmax/℃
    75%SOC100%SOC75%SOC100%SOC75%SOC100%SOC75%SOC100%SOC75%SOC100%SOC
    LCO189.03164.77266.43233.820.03860.141877.9300.03561.65569.24
    NCM186.24162.59264.95232.980.05150.165685.69321.26699.95588.3
    下载: 导出CSV
    | 显示表格

    由于锂离子电池热失控产生的主要气体成分为H2、CO、CO2及烃类气体,而烃类气体种类较多,本文对H2、CO、CO2及空气中的固有气体N2和O2进行标定,通过相减的方式计算出烃类气体的体积分数。根据标定后的拉曼特征峰峰高-气体体积分数模型计算不同实验工况下锂离子电池热失控气体体积分数如表3所示。锂离子电池热失控后生成大量气体,导致N2与O2含量明显下降。由于N2作为惰性气体在热失控过程中不参与反应,而N2体积分数随着SOC的增加逐渐降低,说明随着SOC的增加热失控气体量增加。100% SOC的NCM电池在热失控后容器内的O2含量大幅度下降,在热失控时发生了剧烈的燃烧现象,导致CO2体积分数高于其余实验工况下的电池,但由于电池处于受限空间内,氧气在消耗后无法得到补充,燃烧不完全,导致CO占比明显高于其余电池。随着SOC的升高,电池储能的电能增加,内部物质热稳定性下降,热失控时的反应更加剧烈并最终导致各类生成的气体含量呈上升趋势。SOC为75%时,2种电池热失控后的CO、CO2、H2浓度相差不大,但NCM电池热失控后烃类气体含量明显高于LCO电池,说明在热失控时发生的副反应类型较多。其中,H2主要来源于黏结剂聚偏氟乙烯(PVDF)在高温下与嵌入负极中的锂发生反应后的产物[18]:

    表  3  锂离子电池热失控气体分析结果
    Table  3.  Analysis results of thermal runaway gas of lithium ion battery
    正极材料N2体积分数/%O2体积分数/%H2体积分数/%CO2体积分数/%CO体积分数/%CxHy体积分数/%
    75%SOC100%SOC75%SOC100%SOC75%SOC100%SOC75%SOC100%SOC75%SOC100%SOC75%SOC100%SOC
    LCO67.8954.5414.3111.265.928.814.865.303.5811.953.448.14
    NCM59.7539.8914.574.715.6611.565.217.254.2122.029.3114.57
    下载: 导出CSV
    | 显示表格
    CH2CF2+LiLiF+C\xlongequalCF+0.5H2 (3)

    CO则是由锂与电解液及CO2的还原反应生成[19]

    DMC+2Li++2eCH3OLi+CO (4)
    EC+2Li++2eCH2OLi+CO (5)
    DEC+2Li++2eCH3CH2OLi+CO (6)
    2CO2+2Li++2eLi2CO3+CO (7)

    SEI中的亚稳定成分,如ROCO2Li在90~120 ℃范围热解,释放CO2。此外,电解液燃烧后同样会生成CO2[20]

    ROCO2LiROLi+CO2 (8)
    Electrolyte+O2H2O+CO2 (9)

    烃类气体则主要由SEI的分解及电解液与负极中镶嵌的Li反应生成[21]

    EC+2Li++2eLi2CO3+C2H4 (10)
    DMC+2Li++2e+H2Li2CO3+CH4 (11)
    (CH2OCO2Li)2Li2CO3+C2H4+CO2+0.5O2 (12)

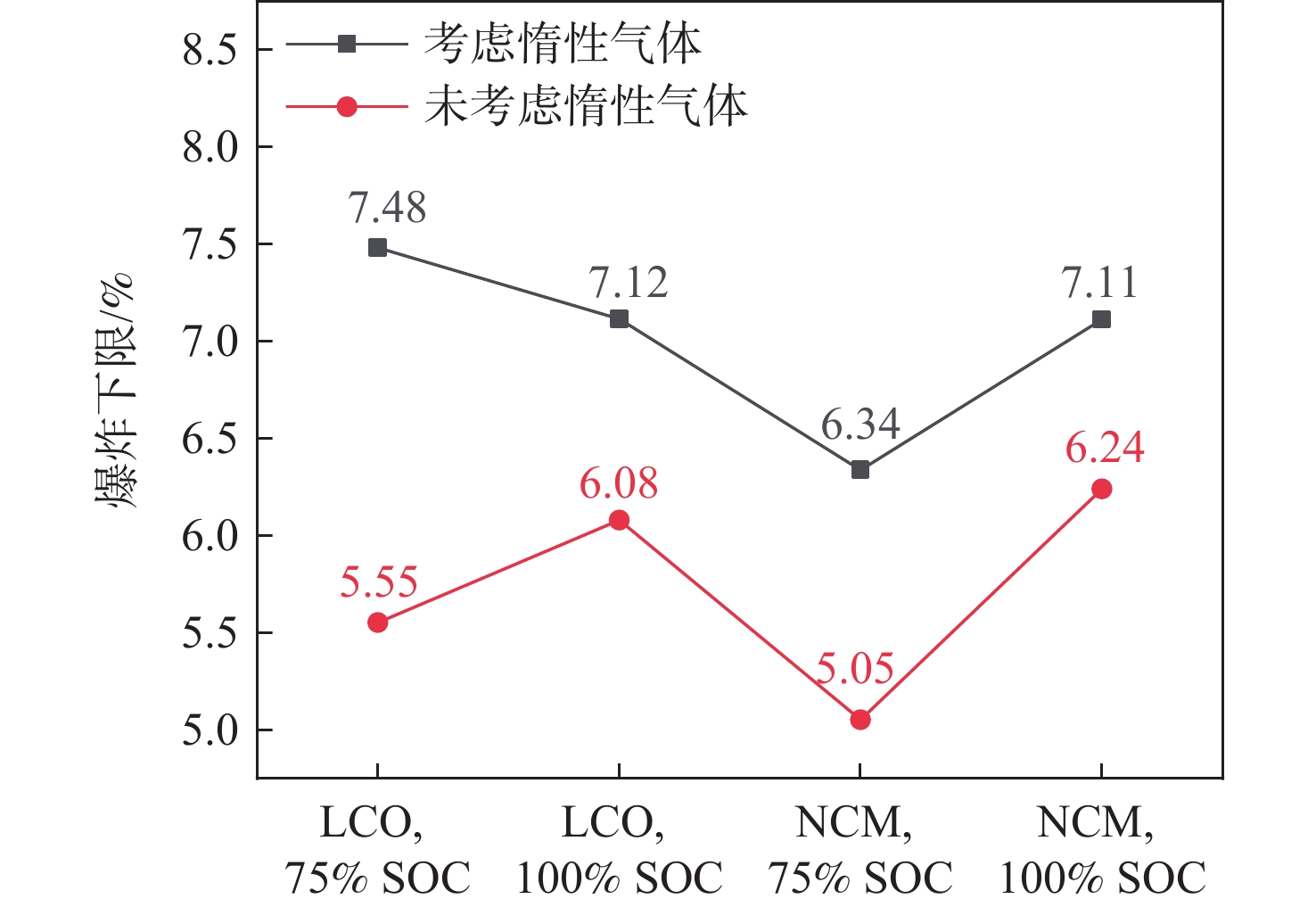

    为方便计算,烃类气体爆炸下限可由CH4替代[13]。H2、CO、烃类气体(假设为CH4)的爆炸下限分别为5%、12.5%和4%。结合式(1)和式(2)计算不同实验工况下锂离子电池热失控气体爆炸下限,如图6所示。可知,在不考虑惰性气体CO2的情况下,100%SOC的NCM电池热失控气体爆炸下限最高,主要原因是:爆炸下限较高的CO占比较高,导致混合气体的爆炸下限高于其余电池。电池种类相同时,在不考虑惰性气体的情况下,电池SOC越高,爆炸下限越高,混合气体爆炸危险性越低,结合表2可得,虽然高SOC的电池热失控产生威胁较大,但低SOC的电池在热失控后残余的气体仍具有较高的爆炸危险性。在考虑惰性气体对混合气体爆炸下限的影响后,所有实验工况下的混合气体爆炸下限均出现上升,其中75% SOC的LCO电池爆炸下限上升最明显,虽然75% SOC的LCO电池热失控后实验舱内的CO2占比最低,但除去实验开始前已经存在的N2与O2后,其生成的CO2占比在4种实验工况中最高,导致其爆炸下限上升幅度最大。无论是否考虑惰性气体的影响,各实验工况下的气体爆炸下限均低于CO,因此,在处理锂电池热失控事故时应考虑残余气体二次爆炸的风险。

    图  6  热失控气体爆炸下限
    Figure  6.  Lower explosion limit of thermal runaway gas

    1) 本文分析了激光拉曼光谱气体检测技术应用于锂离子电池热失控气体成分分析的可行性,结合爆炸极限经验公式构建热失控气体成分及危险性快速分析方法,通过实验对方法可行性进行验证。

    2) 拉曼光谱分析结果表明,H2、CO、CO2及烃类气体生成量随SOC的升高而升高,相同SOC下NCM电池热失控后生成的可燃气体量更多,100% SOC的NCM电池在热失控时出现燃烧现象并消耗了大量O2

    3) 热失控时生成的CO2会显著提高混合气体的爆炸下限,在不考虑惰性气体对热失控气体爆炸下限的影响时,气体爆炸下限随SOC上升而上升,较低SOC的电池热失控生成的气体更容易达到爆炸条件。

  • [1] McNamara J J,Friedmann P P.Aeroelastic and aerothermoelastic analysis of hypersonic vehicles: current status and future trends .AIAA 2007-2013,2007 [2] McNamara J J,Friedmann P P,Thuruthimattam B J. Aeroelastic and aerothermoelastic behavior in hypersonic flow[J].AIAA Journal,2008,46(10): 2591-2610 [3] Thuruthimattam B J,Friedmann P P,Powell K G. Aeroelasticity of a generic hypersonic vehicle .AIAA 2002-1209,2002 [4] 吴志刚,惠俊鹏,杨超.高超声速下翼面的热颤振工程分析[J].北京航空航天大学学报,2005,31(3): 270-273 Wu Zhigang,Hui Junpeng,Yang Chao. Hypersonic aerothe-rmoelastic analysis of wings[J].Journal of Beijing University of Aeronautics and Astronautics,2005,31(3): 270-273(in Chinese) [5] Roger M. Aerothermoelasticity[J].AeroSpace Engineering,1958(10):34-43 [6] 许赟.高超声速飞行器气动弹性问题研究 .北京:北京航空航天大学航空科学与工程学院,2009 Xu Yun. Studies on aeroelasticity of hypersonic vehicles .Beijing:School of Aeronautics Science and Engineering,Beijing University of Aeronautics and Astronautics,2009(in Chinese) [7] Spain C,Soistmann V,David L,et al. An overview of selected NASP aeroelastic studies at the NASA Langley Research Center .A-90-5218,1990 [8] Loehner R,Yang C,Cerbal J. et al. Fluid-structure-thermal interaction using a loose coupling algorithm and adaptive unstructured grids .AIAA 1998-2419,1998 [9] 吕丽丽,张伟伟,叶正寅.高超声速再入体表面热流计算[J].应用力学学报,2006,23(2): 259-262 Lü Lili,Zhang Weiwei,Ye Zhengyin. Hypersonic surface heat flux computation of reentry vehicles[J].Chinese Journal of Applied Mechanics,2006,23(2): 259-262(in Chinese) [10] 吴子牛,王兵,周睿.空气动力学:上册[M].北京:清华大学出版社,2007:407-417 Wu Ziniu,Wang Bing,Zhou Rui. Aerodynamics:Volume l[M].Beijing: Tsinghua University Press,2007:407-417(in Chinese) [11] Ericsson L E,Almroth B O,Bailie J A. Hypersonic aerothermoelastic characteristics of a finned missile[J].Journal of Aircraft,1979,16(3): 187-192 [12] 廖日东,左正兴,邹文胜,等.增压器涡轮叶片模态特性研究[J].内燃机学报,1998,16(4): 421-429 Liao Ridong,Zuo Zhengxing,Zou Wensheng,et al. The modal characteristic study of turbine blades[J].Transactions of CSICE,1998,16(4): 421-429(in Chinese)
