基于压缩感知的近距离电磁辐射源定位方法

谷晓鹏 谢树果 郝旭春

塔高明, 宋来亮, 冉龙俊等 . 基于GPS和里程计的快速行进间粗对准方法[J]. 北京航空航天大学学报, 2017, 43(1): 121-127. doi: 10.13700/j.bh.1001-5965.2016.0053
引用本文: 谷晓鹏, 谢树果, 郝旭春等 . 基于压缩感知的近距离电磁辐射源定位方法[J]. 北京航空航天大学学报, 2017, 43(1): 79-85. doi: 10.13700/j.bh.1001-5965.2016.0074
TA Gaoming, SONG Lailiang, RAN Longjunet al. Rapid coarse alignment for marching vehicle based on GPS and odometer[J]. Journal of Beijing University of Aeronautics and Astronautics, 2017, 43(1): 121-127. doi: 10.13700/j.bh.1001-5965.2016.0053(in Chinese)
Citation: GU Xiaopeng, XIE Shuguo, HAO Xuchunet al. Location method of near distance electromagnetic radiation source based on compressive sensing[J]. Journal of Beijing University of Aeronautics and Astronautics, 2017, 43(1): 79-85. doi: 10.13700/j.bh.1001-5965.2016.0074(in Chinese)

基于压缩感知的近距离电磁辐射源定位方法

doi: 10.13700/j.bh.1001-5965.2016.0074
基金项目:

国家自然科学基金 61271045,61427803

详细信息
    作者简介:

    谷晓鹏, 男, 博士研究生。主要研究方向:电磁兼容、频谱管理、信号源定位

    郝旭春, 女, 博士研究生。主要研究方向:电磁兼容、无线电测向

    通讯作者:

    谢树果, 男, 博士, 教授, 博士生导师。主要研究方向:电波传播、天线及雷达信号处理、复杂系统电磁兼容预设计与评估、电磁兼容测试.E-mail:sgx888@163.com

  • 中图分类号: TN911.7

Location method of near distance electromagnetic radiation source based on compressive sensing

Funds:

National Natural Science Foundation of China 61271045,61427803

More Information
  • 摘要:

    提出了一种近距离电磁辐射源定位方法,针对常规多通道阵列系统复杂、硬件成本高、体积大等弊端,提出单天线单通道运动虚拟阵列系统,实现近场定位功能。在此基础上,提出利用辐射源在被测区域空间位置上的稀疏性,采用不驻停运动采样,并结合压缩感知算法,用较少的采样数据重构计算得到辐射源数量与位置。在保证定位精度的前提下减少了采样数据量,并消除了阵元多次采样的时间延迟可能造成的误差影响。经过仿真验证了方法的可行性后,设计了用于实际测试的系统并进行实验,取得了良好的效果。



  • 捷联惯导是一种自主式导航系统,因其抗干扰性性强、隐蔽性好等特点,被广泛应用于军事和民用领域,包括潜艇、导弹、航空以及地面的导航与定位系统等[1]。众所周知,初始对准是惯导系统开始导航之前必不可少的准备工作,由于初始对准的精度和对准所需的时间直接影响到后续导航的精度和惯导系统的启动时间,所以,初始对准技术成为近年来的研究热点。目前常用的对准方法包括传统的解析式粗对准结合卡尔曼滤波实现的静基座对准方法[2]、通过提高系统的可观测性进而提高对准精度的多位置对准方法[3-4]、传递对准方法[5-7]、摇摆晃动条件下或是行进中实现的动基座条件下的对准方法[8-17]。其中,在摇摆晃动基座条件下的一类对准方法是将初始捷联矩阵分解为惯性坐标系相对导航坐标系的转换矩阵、初始载体坐标系相对惯性坐标系的矩阵和载体坐标系相对初始载体坐标系的转换矩阵的乘积的形式,通过跟踪重力加速度的明显运动获得其在惯性坐标系和初始载体坐标系的投影来求解初始载体坐标系与惯性坐标系之间的转换矩阵,进而实现初始对准的惯性坐标系对准方法[15, 18-19]

    为了提高载车的机动性,实现行进间对准,本文提出一种快速行进间粗对准方法,受惯性坐标系对准方法的启发,将捷联矩阵分解为3个矩阵乘积的形式,但初始载体坐标系相对惯性坐标系的转换矩阵是通过GPS获得的载体速度在惯性坐标系的投影和里程计获得的速度在初始载体坐标系的投影来求解。与现有的对准方法相比,本文提出的对准方法没有用到加速度计的测量信息,这使得该方法是一种完全在行进中实现对准的方法,同时,也使得该方法不能在静止或摇摆晃动基座条件下完成对准;与现有的行进间对准方法[17, 20-21]相比,该方法可在较短时间内获得较高的对准精度。该方法的特点是对准精度依赖于载体的运行速度,对准时间短。

    1) 地球坐标系(e系):Oxe轴在赤道平面内且指向中央子午线,Oze轴沿地球自转轴方向,3轴构成右手坐标系;e系与地球固连,相对惯性空间的旋转角速度为地球的自转角速度ωie

    2) 初始时刻地球坐标系(e0系):在初始对准开始时刻(即t=t0=0 时)Oxe0轴在赤道平面内且指向当地经线,Oze0轴沿地球自转轴方向,3轴构成右手坐标系;e0系也与地球固连,相对惯性空间的旋转角速度为地球的自转角速度ωie

    3) 初始时刻惯性坐标系(i0系):在对准开始时刻i0系的坐标轴与e0系对应的坐标轴重合,且i0 系相对惯性空间静止,即e0系相对i0系沿Ozi0轴以角速度ωi0e旋转。

    4) 导航坐标系(n系):选取“东-北-天”坐标系为导航坐标系。

    5) 初始时刻导航坐标系(n0系):把开始对准时刻的导航坐标系定义为n0系,它相对于地球表面不动。

    6) 载体坐标系(b系):定义“右-前-上”坐标系为载体坐标系。

    7) 初始时刻载体惯性坐标系(ib0系):在对准开始时刻ib0系与b系重合,且ib0系相对惯性空间静止。

    在行进间对准过程中,捷联矩阵Cbn(t)随时间变化,为了求得当前时刻的Cbn(t),将Cbn(t)的求解分解成3个矩阵乘积的形式[22],即

    (1)

    式中:Ci0n(t)i0系到n系的转换矩阵;Cib0i0ib0系到i0系的转换矩阵;Cbib0(t)系为b系到ib0系的转换矩阵,下面分别对这3个矩阵进行求解;t为对准时间。

    转换矩阵Ci0n(t)可以写为

    (2)

    式中:Cen(t)e系到n系的转换矩阵;Cn0en0系到e系的转换矩阵;Ce0n0e0系到n0系的转换矩阵;Ci0e0(t)i0系到e0系的转换矩阵,并且Cen(t)Cn0eCe0n0可由载体所在位置的经度和纬度求得,Ci0e0(t)可由e0系相对i0系转过的角度确定,具体关系[23]

    (3)

    式中:λ0L0为对准开始时刻捷联惯导所在位置的经度和纬度;λtLt为t时刻的实时经度和纬度。将式(3)代入式(2)经过整理可以得到

    (4)

    由于GPS能够提供实时的经度和纬度信息,根据式(4)可以得到矩阵Ci0n(t)的实时值,在求得Ci0n(t)之后,由式(1)可知,要想得到Cbn(t),还需要求解Cib0i0Cbib0(t),接下首先来求解Cbib0(t)

    变换矩阵Cbib0(t)可通过陀螺仪采样输出,利用捷联惯导姿态更新算法求得,设b系相对ib0系的转动四元数为

    (5)

    式中:q0~q3Q的元素;ibjbkb为相应的矢量。Q的即时修正可通过解下面的四元数微分方程来实现:

    (6)

    式中:ωib0bb=[ωib0bxbωib0bybωib0bzb]Tb系相对ib0系的旋转角速度在b系的投影,可以由陀螺仪的输出直接获得,由于在对准的开始时刻b系与ib0系重合,所以此时b系相对ib0系的转动四元数为Q0=[1 0 0 0]T,从而根据式(6)可以得到实时的Q,在获得Q后,矩阵Cb0bi(t)便可以由式(7)求得。

    (7)

    常值矩阵Cib0i0表示ib0系到i0系的转换矩阵,只要同时获得某一物理量在ib0系和i0系中的投影,便可求得Cib0i0,基于这一想法,寻求满足要求的物理量便成了求解Cib0i0的关键点,这也是本文的创新之处。

    在GPS和里程计辅助的惯导系统中,GPS可以提供载体相对地球在n系的实时速度Vn(t)=[VEn VNnVUn]TVnEVnNVnU分别为载体沿东向、北向和天向的速度。里程计可以提供载体相对地球在b系的实时速度Vb(t)=[0 Vyb 0]T,其中Vyb为载体前进方向的速度。不难发现,可以由Vn(t)获得载体在i0系的速度投影V0i(t)如式(8)所示,同理,可以由Vb(t)获得载体在ib0系的速度投影Vb0i(t)如式(9)所示。

    (8)

    (9)

    式中:Cni0(t)=(Ci0n(t))T可以由式(4)获得,Cbib0(t)可以由式(7)得到。

    在获得Vi0(t)Vib0(t)之后,便可用类似解析式粗对准的方法来求解Cib0i0,很明显存在式(10)的关系,Cib0i0=(Cib0i0)T

    (10)

    在对准时,选取2个不同的时刻t1t2,可以得到

    (11)

    将式(11)写成矩阵的形式可得

    (12)

    对式(12)作进一步的变形可得到Cib0i0的具体表达为

    (13)

    值得注意的是,为了求得Cib0i0,要求Vi0(t1)Vi0(t2)不平行,为了满足这一要求,在对准时,载体只需做一转弯运动,即要求航向角有明显的变化,将t1t2分别取为转弯前的某一时刻和转弯后的某一时刻;同时,为了减小测量速度误差的影响,要求载体在t1t2时刻具有较快的运行速度,对其他时间段的运行速度不作要求。

    综上可知,行进间初始对准算法中将捷联矩阵Cbn(t)的求解分解成Ci0n(t)Cbib0(t)Cib0i03个矩阵乘积的形式,这3个矩阵分别由式(4)、式(7)和式(13)求得,最后将求得的结果代入式(1),便可求得初始姿态矩阵Cbn(t),完成初始对准。

    对式(1)两端取微分,可得

    (14)

    由式(14)可知,对准算法的误差由3部分组成,由Ci0n(t)的表达式(4)可知,Ci0n(t)的值由对准开始时刻的经度和纬度、当前时刻的经度和纬度以及对准时间所决定,而经度由GPS实时提供,认为是准确的,那么由Ci0n(t)带来的误差可以被忽略,即

    (15)

    δCbib0(t)引起的误差[24]

    (16)

    式中:Φib0ib0系的失准角(计算坐标系相对真实坐标系的误差角)。由于εb很小,本文中采用低精度的陀螺,其常值漂移为0.1(°)/h,与转弯时的角速度(通常在10(°)/s)相比,完全可以忽略,又因对准时间一般较短,所以由εb引起的误差可以忽略不计,即

    (17)

    接下来主要分析Cib0i0引起的姿态角误差,由Cib0i0的求解过程可知,Cib0i0是由Vn(t)Vb(t)Ci0n(t)Cbib0(t)共同决定的,由式(16)和式(17)可知Ci0n(t)Cbib0(t)可以认为是准确的,如果直接分析由Vn(t)Vb(t)的误差引起的Cib0i0的误差,进而分析由Cib0i0的误差引起的姿态角误差比较困难,但可以从Vn(t)Vb(t)以及姿态角Φ=[θ γ φ]T之间的关系来分析由Vn(t)Vb(t)的误差引起的姿态角误差,其中θγφ分别为俯仰角、横滚角和航向角。Vn(t)Vb(t)和姿态角Φ之间的关系为

    (18)

    由式(18)可得

    (19)

    对式(19)两端求微分可得式(20)。

    (20)

    式中:d(·) 为增量,也就是误差,将式(18)代入式(20)并进行整理,可得

    (21)

    对于陆用惯导系统,由于对准时间比较短,可认为对准过程中的俯仰角约为0°且保持不变,则式(21)可进一步化解为

    (22)

    为了获得误差方程,Cib0i0的表达式需要被改写为另一种形式,根据正交矩阵的性质,由式(13)可得

    (23)

    其中:

    t2 时刻为对准结束时刻t ,将式(23)代入式(1)可得

    (24)

    式中:

    由于对准的时间比较短,因而载车在t1 时刻的位置和在t2 时刻的位置的经纬度基本相等,所以关系式(25)成立。

    (25)

    根据式(25),进一步可得

    (26)

    在对准过程中,俯仰角和横滚角可近似为0°,假设载车从t1 时刻到t2 时刻转过的角度为α,从而可得

    (27)

    根据式(27)可得

    (28)

    将式(26)和式(28)代入式(24)可得

    (29)

    由姿态角和矩阵Cbnt2 之间的关系可得

    (30)

    式中:TMN为矩阵Cbn(t2)中第M行第N列的元素。用式(19)推导式(22)的方法可得姿态角的误差方程为

    (31)

    比较式(22)和式(31)可以发现,2种误差分析方法所得到的俯仰角和航向角的误差表达式是相同的,这也相互印证了2种方法的合理性。

    根据式(31)还可以明确转弯角度、最小行驶速度及速度误差对姿态角误差的影响,很明显,在GPS和里程计的测速误差确定的条件下,行驶速度越快,姿态角误差越小,如果知道允许的最大姿态角误差,便可以求得最小的运行速度;转弯角度不能太小,如果想知道在行驶速度和器件误差确定的条件下,转弯角度为多少度时,横滚角误差最小,可通过对横滚角误差方程求极值的方法获得。

    由式(31)可知,GPS的测速误差、载车的运行速度是引起姿态角误差的主要原因。当载车以25 m/s的速度运行,GPS的测速误差为0.1 m/s,对准过程中载车转过90°的弯,即航向角由0°变为 90°时,俯仰角的误差为dθ =0.229 2°,横滚角的误差为dγ=-0.229 2°,航向角的误差为dφ=-0.229 2°。

    本文提出的对准算法要求载车在对准过程有一次转弯运动,所以设计载车的运行路线为:载车先以25 m/s 的速度沿北向做直线运动,5 s之后开始减速为转弯运动做准备,经过5 s的减速运动后,以 2 m/s 的速度转弯,经过20 s后转过90°,此时载车的速度方向指向西,然后载车做5 s的加速运动,在第35 s时载车的速度达到25 m/s,之后载车以此速度做45 s的匀速直线运动。

    开始对准时的经度为λ0=116.343 4°,纬度为L0=39.977 8°,初始的姿态角为Φ0=[0 0 0]T,低精度陀螺仪的采样率设为100 Hz,GPS和里程计的更新率为1 Hz,里程计的测量误差为行驶里程的千分之一,并将其转化为速度误差,GPS、里程计和陀螺仪的误差如表 1所示,表中的随机误差为白噪声误差。在仿真时,将t1取为1 s,t2取为t(t≥35 s)。

    表  1  传感器误差设置
    Table  1.  Sensor errors setting
    传感器误差常值偏移随机误差
    陀螺仪误差/((°)·h-1)0.10.01
    东向速度GPS误差/(m·s-1)0.10.01
    北向速度GPS误差/(m·s-1)0.10.01
    天向速度GPS误差/(m·s-1)0.10.01
    里程计误差/(m·s-1)0.050.005
    下载: 导出CSV
    | 显示表格

    图 1是俯仰角、横滚角和航向角在第35 s到第80 s之间的误差曲线,图中的圆点表示解算得到的姿态角误差,表 2 是相应的误差统计数据。由图可知,经过35 s便可完成对准,对准时间比较短而且对准误差小于0.3°,满足粗对准的要求。

    图  1  俯仰角误差、横滚角误差及偏航角误差曲线
    Figure  1.  Alignment errors for pitch angle,roll angle and yaw angle
    表  2  误差统计数据
    Table  2.  Statistics of alignment errors
    姿态角误差均值/(°)误差标准差/(°)
    俯仰角0.225 8 0.025 2
    横滚角-0.247 20.001 6
    航向角-0.234 60.012 6
    下载: 导出CSV
    | 显示表格

    表 2可知,俯仰角和航向角的误差均值分别为0.225 8°和-0.234 6°,与由误差方程计算得到的俯仰角和航向角误差0.229 2°和-0.229 2°相比,分别相差-0.003 4°和-0.005 4°,说明上面推导的误差方程是合理的。由图 1(a)图 1(c)还可以发现,俯仰角和航向角的误差存在小幅度的波动现象,由式(21)可知,这主要是由表 1中GPS的随机误差引起的,这也是造成解算得到的误差与由误差方程计算得到的误差存在差异的主要原因。由式(31)可知,在转弯角为90°,时,横滚角的误差主要由t1 时刻GPS的天向速度误差和运行速度决定,仿真时t1 时刻的速度误差为0.108 7m/s(常值误差与随机误差的和),由式(31)计算得到的横滚角误差为-0.249 1°,与表 2中的误差均值-0.247 2°相差-0.001 9°说明误差方程是可信的。由图 1(b)横滚角的误差曲线可知,其值由-0.249°变到-0.244°,变化量为0.005°,与误差值相比可以忽略,且其在变化过程中也并非严格的在数值上递减,所以可以认为在转弯角为90°时,横滚角误差保持不变。

    图 1(b)中横滚角的误差变化曲线可知,在转弯角为90°时,横滚角的误差几乎没有波动,说明与俯仰角和航向角相比,受随机误差的影响比较小,这一结论同样可由表 2中的误差标准差说明;另一方面,由式(31)可知,俯仰角和航向角误差主要受t2 时刻速度误差的影响,而横滚角误差主要受t1 时刻速度误差的影响,由于t2是变化的,t1 是保持不变的,这也能说明为什么横滚角受随机误差的影响比较小。

    尽管在误差方程中没有体现出里程计误差对姿态角误差的影响,但测量得到的载车在b 系的速度并非载车的真实速度,而是包含了里程计测量误差的速度,所以在对准过程中里程计的测量误差已经对姿态角的误差产生了作用。

    2种误差分析方法中都假定了俯仰角和横滚角为0°,同时再考虑计算误差和舍入误差等的影响,必然使得由误差方程计算得到的误差与通过仿真得到的误差之间存在微小的差异。

    针对车载捷联惯导系统,提出一种快速行进间粗对准方法,根据理论分析和仿真实验可以得出如下结论:

    1) 该行进间对准方法能在1min之内完成粗对准,采用0.1(°)/h的低精度陀螺,对准误差小于0.3°。

    2) 姿态角误差主要受GSP提供的速度的常值误差的影响,且载车的运行速度越快,姿态角误差越小。

    3) 与现有的对准方法相比,该方法没有用到加速度计的测量信息,这使得该方法只能在行进间完成对准;与现有的行进间对准方法相比,该方法对载车的机动方式没有过多的限制,且可以快速完成粗对准。

    本文中用2种方法给出了姿态角的误差方程,接下来会在此基础上对该算法进行改进,提高对准的精度;同时研究如何将该方法与现有的滤波方法相结合,以期获得一种对准精度高且对准时间短的行进间对准方法。

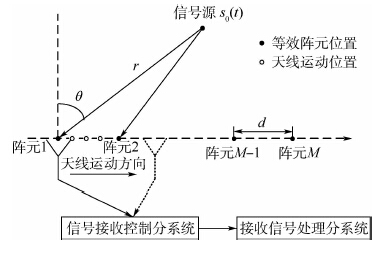

  • 图 1  单天线单通道近场定位系统

    Figure 1.  Single antenna and single channelnear-field location system

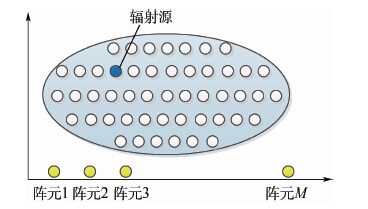

    图 2  近场定位空间稀疏性示意图

    Figure 2.  Schematic diagram of spatial sparsityof near-field location

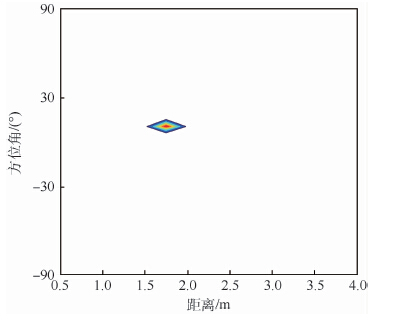

    图 3  MUSIC算法定位结果

    Figure 3.  Location result of MUSIC algorithm

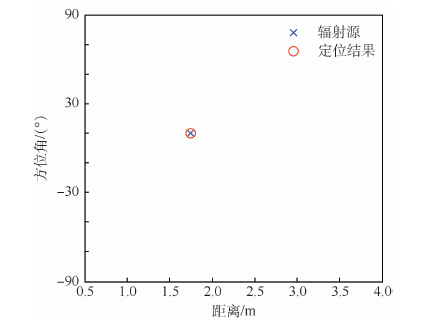

    图 4  压缩感知算法定位结果

    Figure 4.  Location result of compressive sensing algorithm

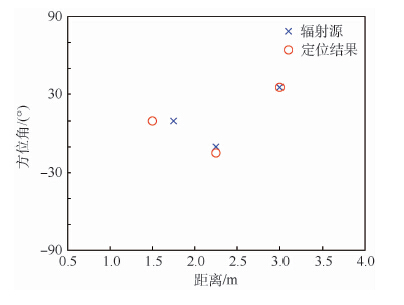

    图 5  信号源数目未知时的定位结果

    Figure 5.  Location results when number of sources is unknown

    图 6  不同目标源数量在不同虚拟阵元数下的定位成功率

    Figure 6.  Location success rate of different source quantity under different amount of virtual array elements

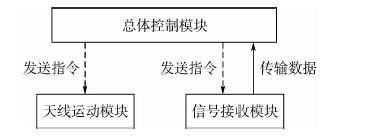

    图 7  控制系统模块图

    Figure 7.  Control system module diagram

    图 8  不同算方法下的定位误差

    Figure 8.  Location error of different algorithms

  • [1] 刘尚合,孙国至.复杂电磁环境内涵及效应分析[J].装备指挥技术学院学报,2008,19(1):1-5. http://www.cnki.com.cn/Article/CJFDTOTAL-XYZH200801000.htm

    LIU S H,SUN G Z.Analysis of the concept and effects of complex electromagnetic environment[J].Journal of the Academy of Equipment Command & Technology, 2008,19(1):1-5(in Chinese). http://www.cnki.com.cn/Article/CJFDTOTAL-XYZH200801000.htm
    [2] CERRI G,DE L R,DELLA N L,et al.Fault location on shielded cables:Electromagnetic modelling and improved measurement data processing[J].IEE Proceedings-Science,Measurement and Technology,2005,152(5):217-226. doi: 10.1049/ip-smt:20045035
    [3] KODALI V P.工程电磁兼容:原理、测试、技术工艺及计算机模型[M].陈淑凤,高攸纲,苏东林,等译.北京:人民邮电出版社,2006:156-162.

    KODALI V P.Engineering electromagnetic compatibility:Principles,measurements,technologies,and computer models[M].CHEN S F,GAO Y G,SU D L,et al,translated.Beijing:People's Posts and Telecommunications Publishing House,2006:156-162(in Chinese).
    [4] 贾翠霞.电子信息系统电磁兼容性测试研究[J].中国电子科学研究院学报,2005(2):33-36. http://www.cnki.com.cn/Article/CJFDTOTAL-KJPL200502007.htm

    JIA C X.Research on electromagnetic compatibility testing of electronic information system[J].Journal of China Academy of Electronics and Information Technology,2005(2):33-36(in Chinese). http://www.cnki.com.cn/Article/CJFDTOTAL-KJPL200502007.htm
    [5] MICHEL M.电磁干扰排查及故障解决的电磁兼容技术[M].刘萍,魏东兴,藏瑞华,等译.北京:机械工业出版社,2002:27-30.

    MICHEL M.Electromagnetic interference and electromagnetic compatibility technology troubleshooting[M].LIU P,WEI D X,ZANG R H,et al,transtated.Beijing:Mechanical Industry Publishing House,2002:27-30(in Chinese).
    [6] MARTINEZ-LORENZO J A,RAPPAPORT C M,QUIVIRA F.Physical limitations on detecting tunnels using underground-focusing spotlight synthetic aperture radar[J].IEEE Transactions on Geoscience & Remote Sensing,2011,49(1):65-70.
    [7] 陈少刚,谢树果,叶知秋.单通道阵列近场信源定位方法研究[C]//第十二届全国电波传播学术讨论年会.新乡:中国电子学会,2013,28:404-407.

    CHEN S G,XIE S G,YE Z Q.Research on near field source localization for single channel array[C]//12th Chinese National Symposium on Radio Propagation.Xinxiang:Chinese Institute of Electronics,2013,28:404-407(in Chinese).
    [8] MARTINEZ-LORENZO J A,QUIVIRA F,RAPPAPORT C M.SAR imaging of suicide bombers wearing concealed explosive threats[J].Progress in Electromagnetics Research,2012,125(1):255-272.
    [9] ZENG X Y,XIE S G,HAO X C,et al.A near-field radiation source localization method based on passive synthetic arrays using single channel receiver[C]//10th Academic Forum for Graduate Students at Beihang University.Beijing:Beihang University,2014.
    [10] 蔡晶晶,鲍丹,李鹏,等.强约束优化降维MUSIC二维DOA估计[J].电子与信息学报,2014(5):1113-1118. http://www.cnki.com.cn/Article/CJFDTOTAL-DZYX201405016.htm

    CAI J J,BAO D,LI P,et al.Two-dimensional DOA Estimation using reduced-dimensional MUSIC algorithm with strong-constraint optimization[J].Journal of Electronics & Information Technology,2014(5):1113-1118(in Chinese). http://www.cnki.com.cn/Article/CJFDTOTAL-DZYX201405016.htm
    [11] BI D,XIE Y,LI X,et al.A sparsity basis selection method for compressed sensing[J].IEEE Signal Processing Letters,2015,22(10):1738-1742. doi: 10.1109/LSP.2015.2429748
    [12] 李珅,马彩文,李艳,等.压缩感知重构算法综述[J].红外与激光工程,2013,42(S01):225-232. http://www.cnki.com.cn/Article/CJFDTOTAL-HWYJ2013S1044.htm

    LI K,MA C W,LI Y,et al.Survey on reconstruction algorithm based on compressive sensing[J].Infrared and Laser Engineering,2013,42(S01):225-232(in Chinese). http://www.cnki.com.cn/Article/CJFDTOTAL-HWYJ2013S1044.htm
    [13] CANDES E K,TAO T.Decoding by linear programming[J].IEEE Transactions on Information Theory,2005,51(12):4203-4215. doi: 10.1109/TIT.2005.858979
    [14] TROPP J A,GILBERT A C.Signal recovery from random measurements via orthogonal matching pursuit[J].IEEE Transactions on Information Theory,2007,53(12):4655-4666. doi: 10.1109/TIT.2007.909108
    [15] 白凌云,梁志毅,徐志军.基于压缩感知信号重建的自适应正交多匹配追踪算法[J].计算机应用研究,2011,28(11):4060-4063. http://www.cnki.com.cn/Article/CJFDTOTAL-JSYJ201111016.htm

    BAI L Y,LIANG Z Y,XU Z J.Adaptive orthogonal multi matching pursuit algorithm for signal reconstruction based on compressive sensing[J].Application Research of Computers,2011,28(11):4060-4063(in Chinese). http://www.cnki.com.cn/Article/CJFDTOTAL-JSYJ201111016.htm
