黑盒测试技术在流体仿真软件研发中的应用实践

张凡; 刘婉; 郭勇颜; 曾志春; 何乾伟; 赵钟

doi:10.13700/j.bh.1001-5965.2023.0621

黑盒测试技术在流体仿真软件研发中的应用实践

doi: 10.13700/j.bh.1001-5965.2023.0621

中国空气动力研究与发展中心计算空气动力研究所，绵阳 621000

基金项目:

国家数值风洞工程

详细信息

通讯作者:
E-mail：ugsytyc@ustc.edu

中图分类号: V19；TP391.41
计量
- 文章访问数: 352
- HTML全文浏览量: 99
- PDF下载量: 6
- 被引次数: 0
出版历程
- 收稿日期: 2023-09-27
- 录用日期: 2024-01-19
- 网络出版日期: 2024-02-06
- 整期出版日期: 2025-11-25

Application and practice of black box testing technology in fluid simulation software

Computational Aerodynamic Institute，China Aerodynamics Research and Development Center，Mianyang 621000，China

Funds:

National Numerical Windtunnel Project

More Information

Corresponding author: E-mail：ugsytyc@ustc.edu

摘要

摘要:
随着现代计算流体力学（CFD）的发展，在CFD仿真软件的系统测试中开展黑盒测试技术的研究和应用对于提高软件质量有着重要的意义。基于此，阐述了等价类划分、边界值分析、决策表、状态转换图等多种黑盒测试技术基本原理，结合国家数值风洞（NNW）软件研发需求，设计基于黑盒测试技术的有效测试用例，以满足CFD软件研发的测试需求及覆盖率，快速有效地发现软件设计实现和需求不一致而引起的失效问题。实践结果表明：在NNW软件的系统测试中合理地应用黑盒测试技术，能够有效提高测试覆盖范围和测试效率，具有较高的工程应用价值。
- 黑盒测试技术 /
- 软件系统测试 /
- 流体仿真软件 /
- 软件质量 /
- 计算流体力学 /
- 国家数值风洞工程
Abstract:
With the development of the modern computational fluid dynamic (CFD), the research and application of black box testing technology in CFD software system testing are significant in improving software quality. The basic principles of various black box testing technologies including equivalence partitioning, boundary value analysis, decision table, and state transform diagram were introduced. The application of these technologies to determine test conditions and create valid test cases in order to satisfy testing requirements and function coverage in national numerical wind tunnel (NNW) software testing was then thoroughly explained. This allowed for the prompt and efficient identification of failures resulting from inconsistencies between the design and implementation of NNW software and requirements. Engineering practice has demonstrated the great value of black testing technologies, which when used to NNW software system testing may effectively increase testing efficiency and coverage.
- black box testing technology /
- software system test /
- fluid simulation software /
- software quality /
- computational fluid dynamics /
- national numerical wind tunnel project

HTML全文

图 1 黑盒测试技术分类

Figure 1. Black box test technology classification

下载: 全尺寸图片幻灯片

图 2 作业计算状态转换

Figure 2. State transition of running job

下载: 全尺寸图片幻灯片

图 3 HyFLOW计算框架^[5]

Figure 3. Computational framework of HyFLOW software^[5]

下载: 全尺寸图片幻灯片

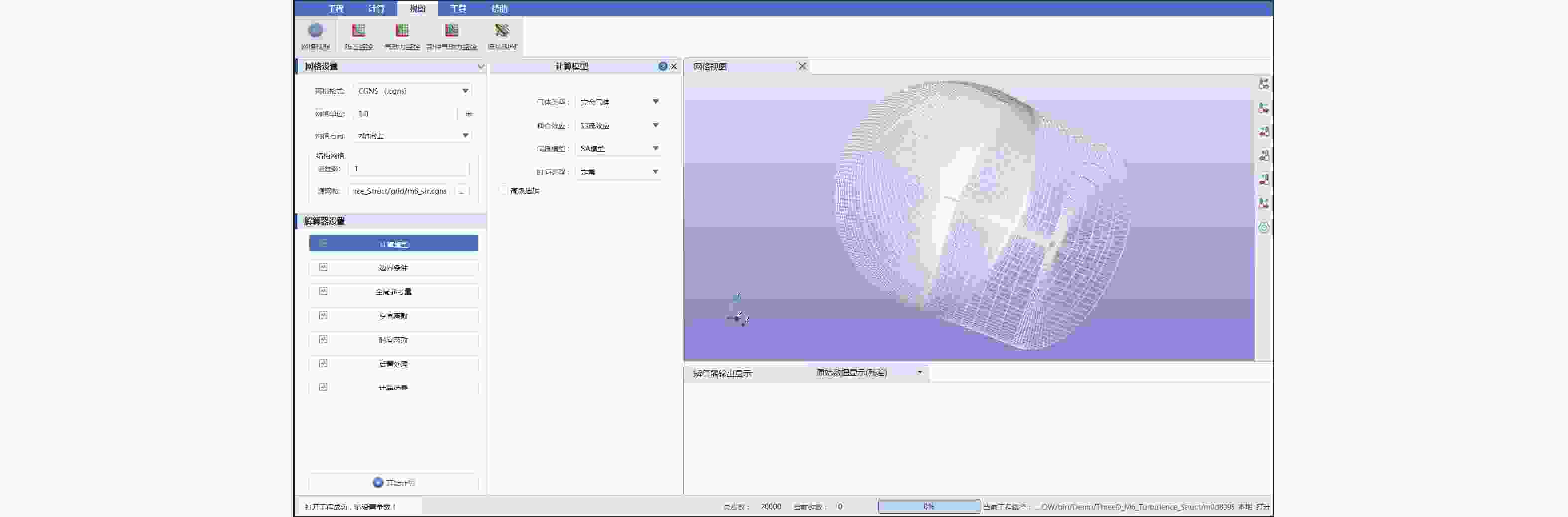

图 4 HyFLOW主界面

Figure 4. Main interface of HyFLOW

下载: 全尺寸图片幻灯片

图 5 Ram-C外形

Figure 5. Configuration of Ram-C

下载: 全尺寸图片幻灯片

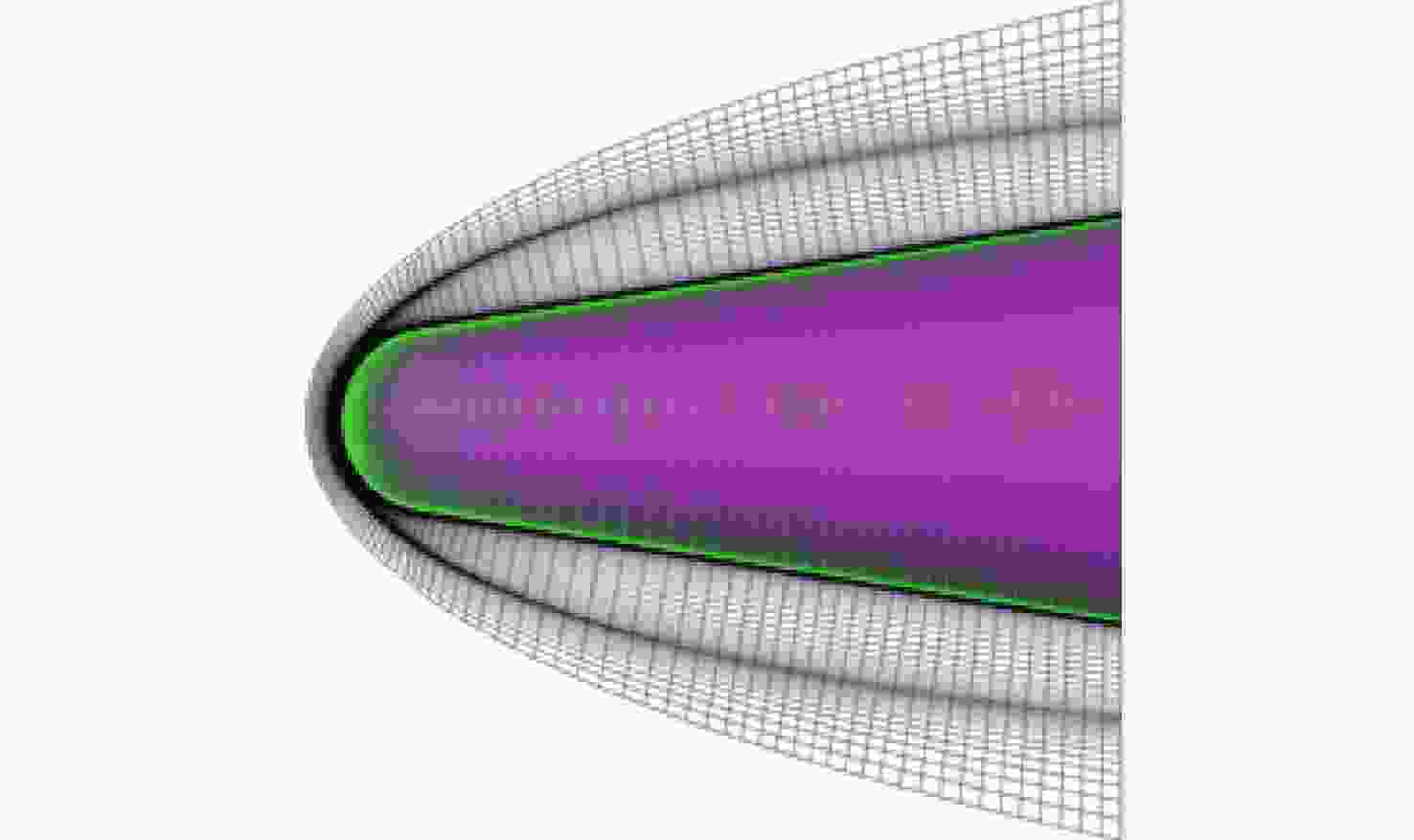

图 6 Ram-C计算网格

Figure 6. Computational mesh of Ram-C

下载: 全尺寸图片幻灯片

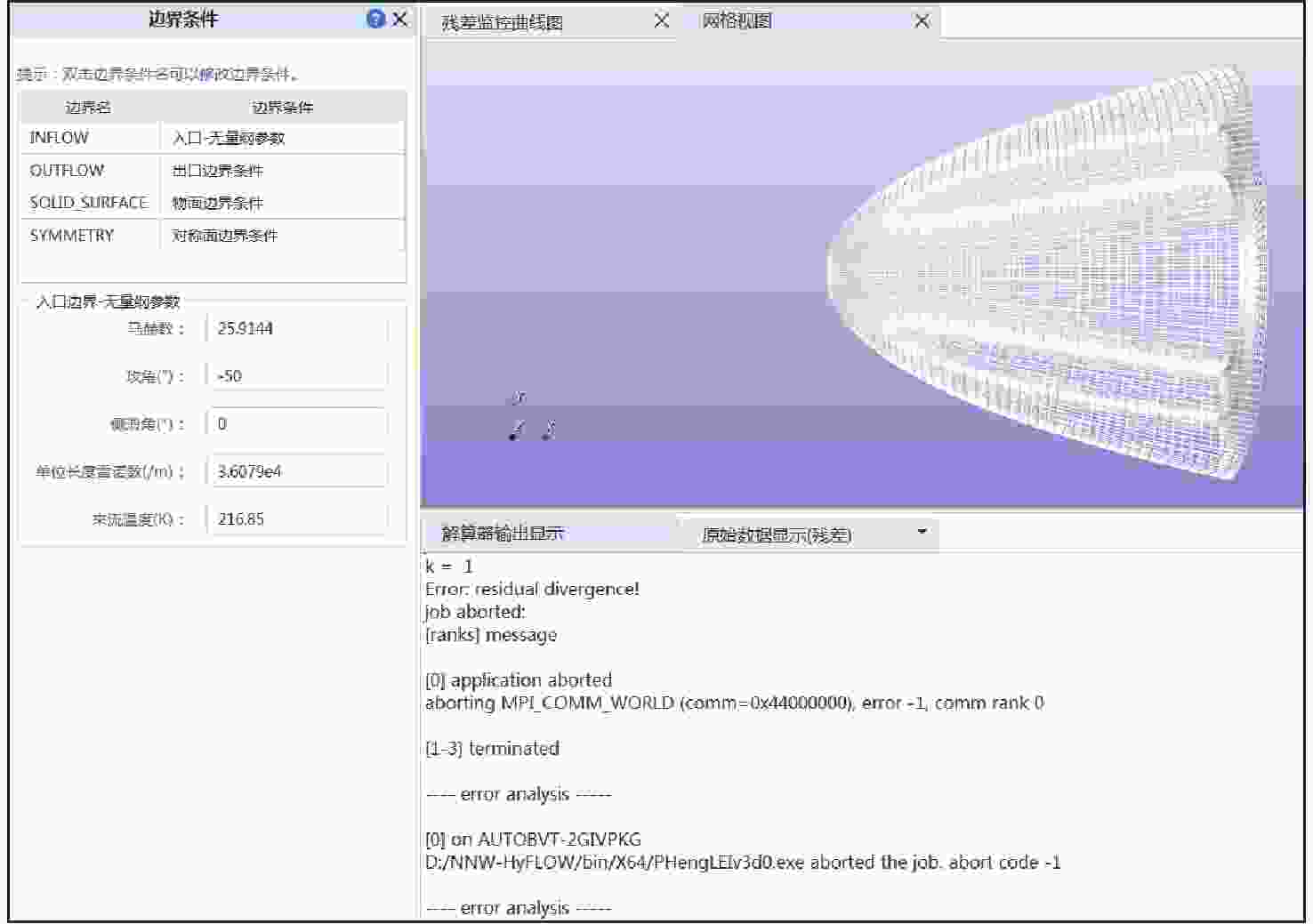

图 7 vEC-1测试结果

Figure 7. Test results for vEC-1

下载: 全尺寸图片幻灯片

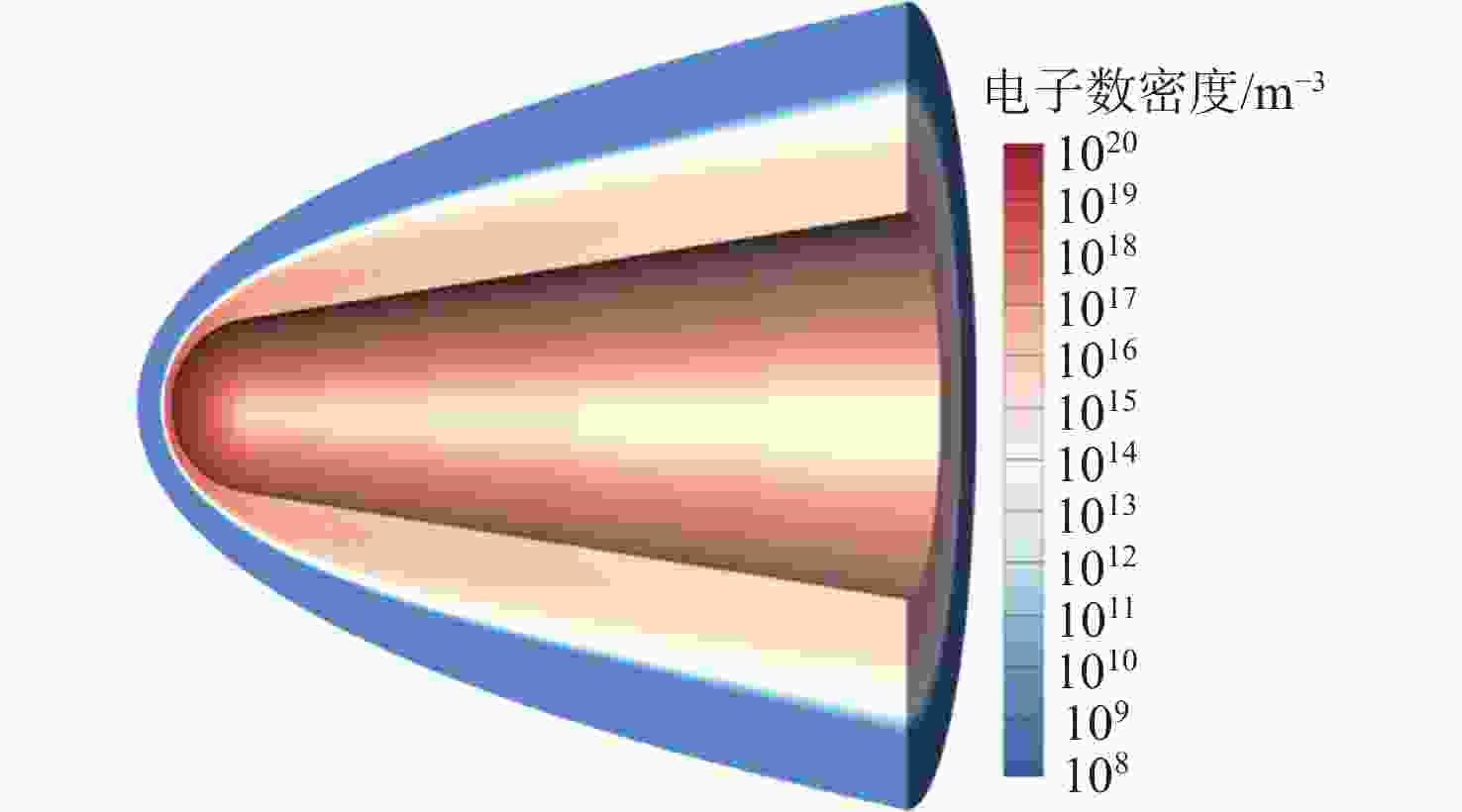

图 8 流场电子数密度分布

Figure 8. Distribution of electron number density in flow filed

下载: 全尺寸图片幻灯片

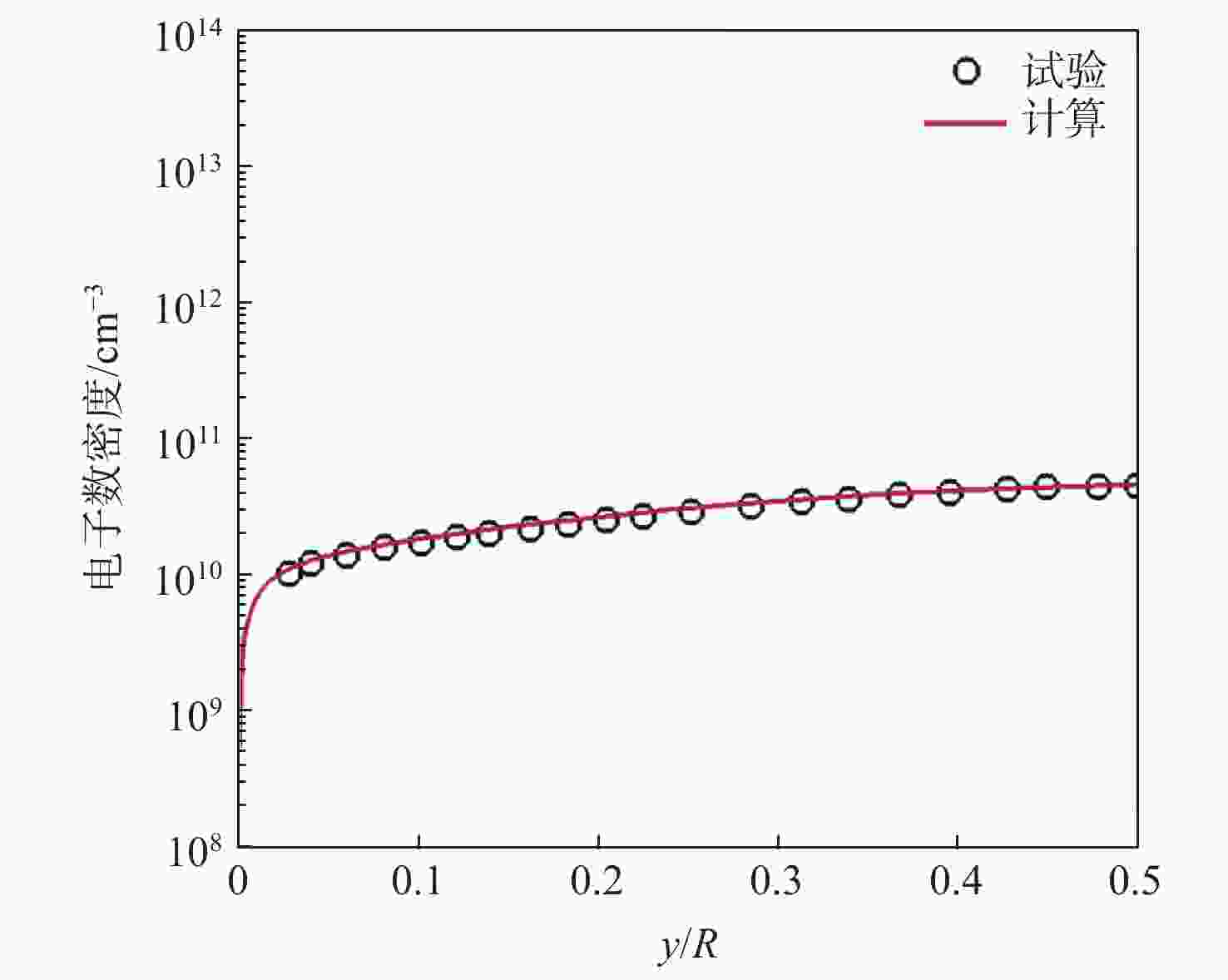

图 9 电子数密度分布（x/R=8.1）

Figure 9. Electron number density distribution (x/R=8.1)

下载: 全尺寸图片幻灯片

图 10 壁面热流分布

Figure 10. Distribution of wall heat flux

下载: 全尺寸图片幻灯片

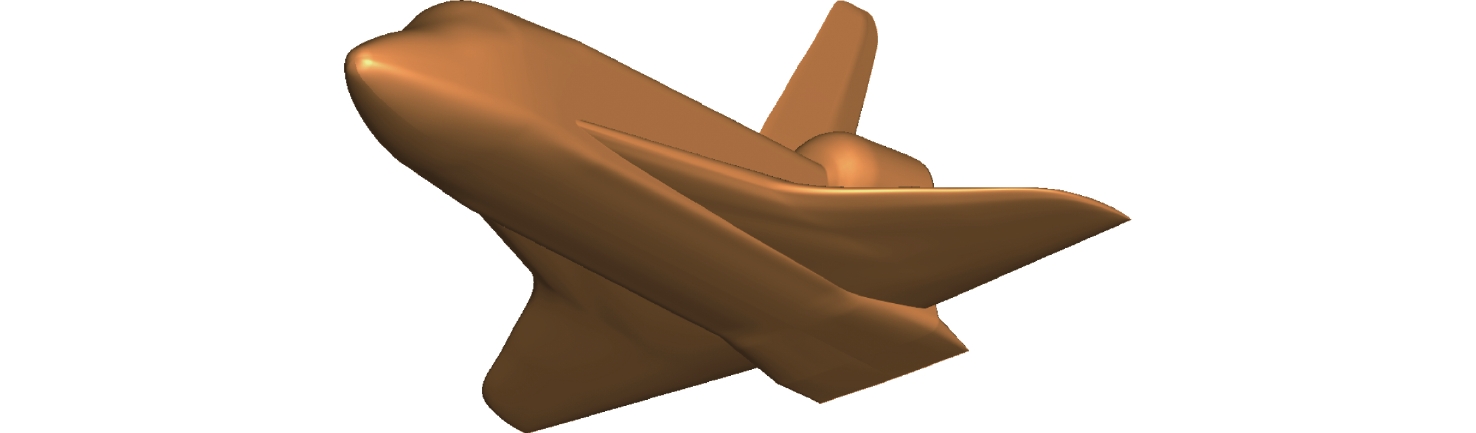

图 11 航天飞机外形

Figure 11. Configuration of space shuttle

下载: 全尺寸图片幻灯片

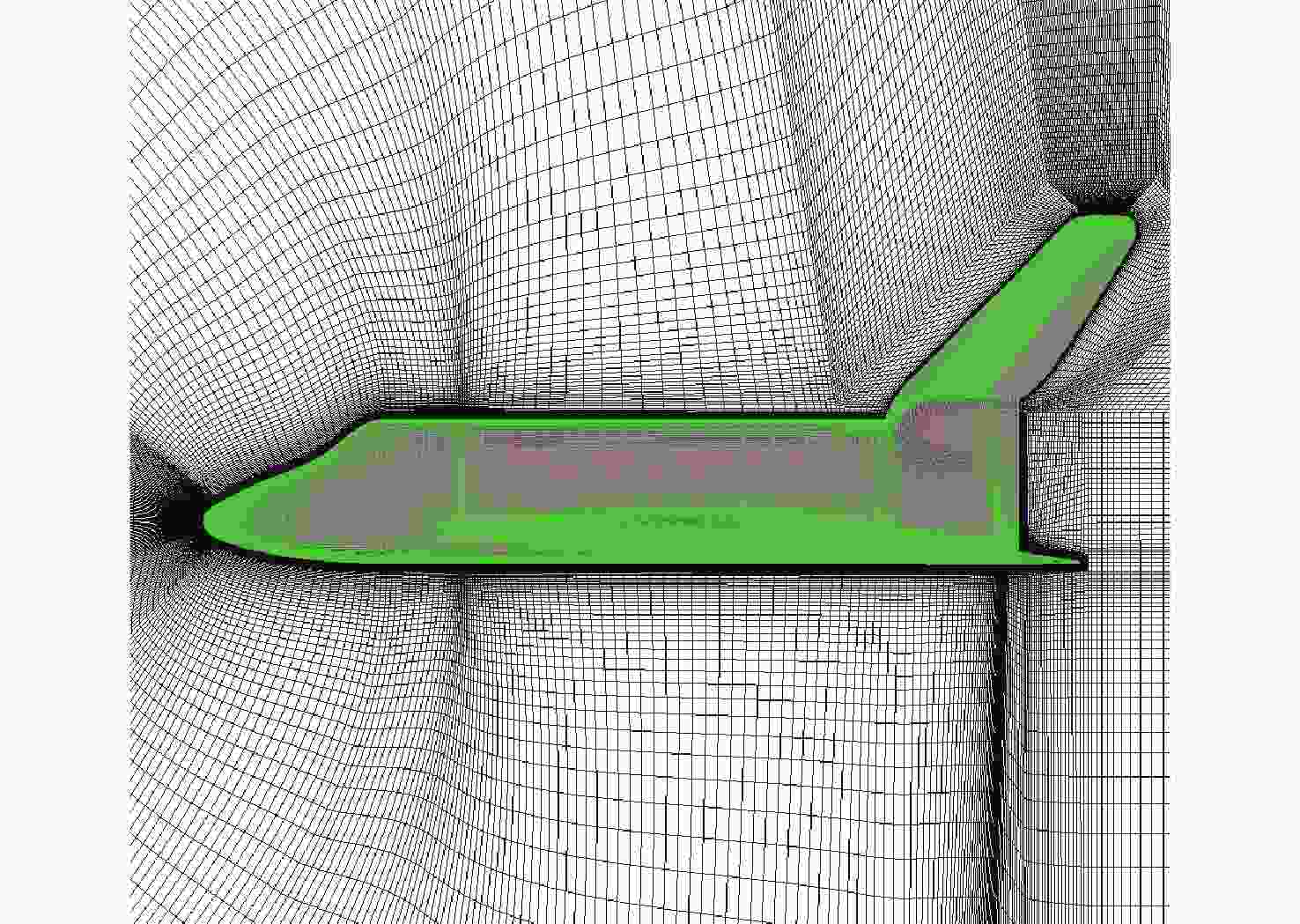

图 12 航天飞机计算网格

Figure 12. Computational mesh of space shuttle

下载: 全尺寸图片幻灯片

图 13 氧组分的边界值

Figure 13. Boundary value of oxygen component

下载: 全尺寸图片幻灯片

图 14 边界值测试结果

Figure 14. Test results of Boundary value

下载: 全尺寸图片幻灯片

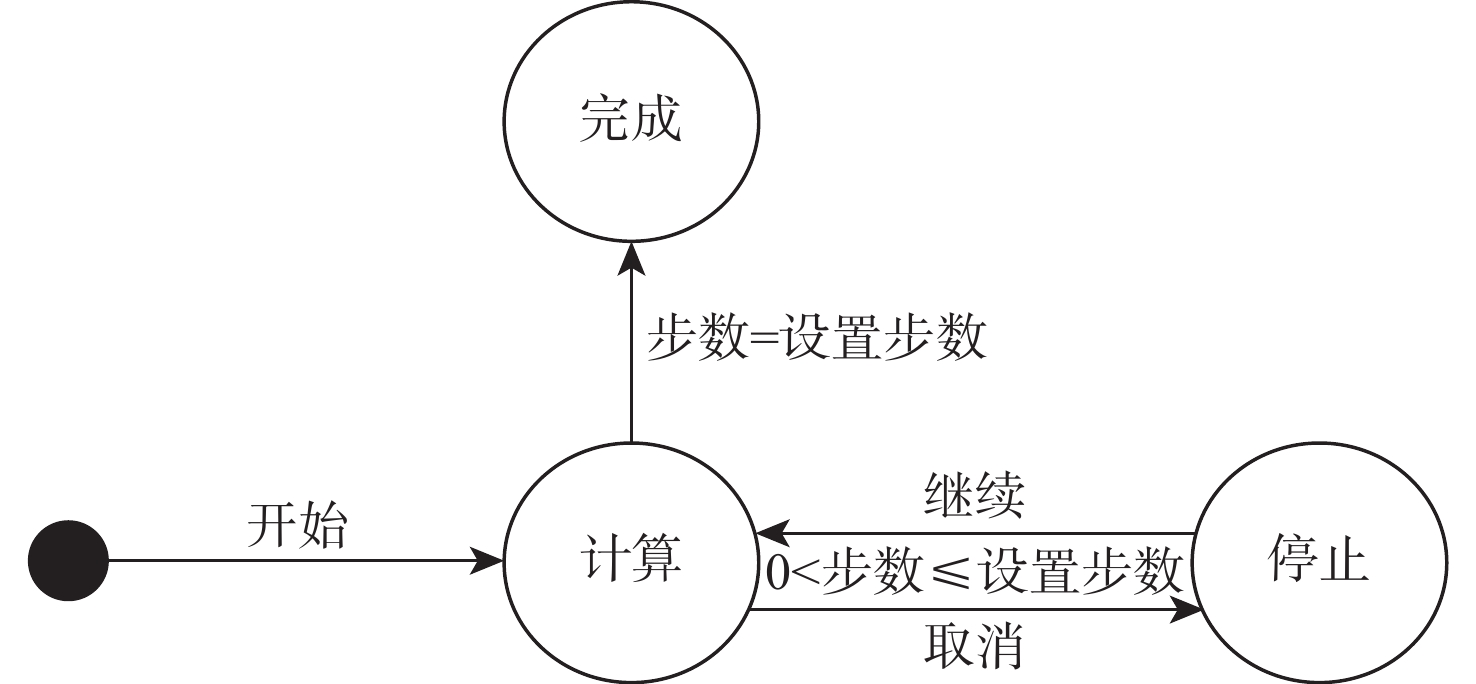

图 15 计算状态转换

Figure 15. State transition of running job

下载: 全尺寸图片幻灯片

图 16 球头外形

Figure 16. Configuration of sphere

下载: 全尺寸图片幻灯片

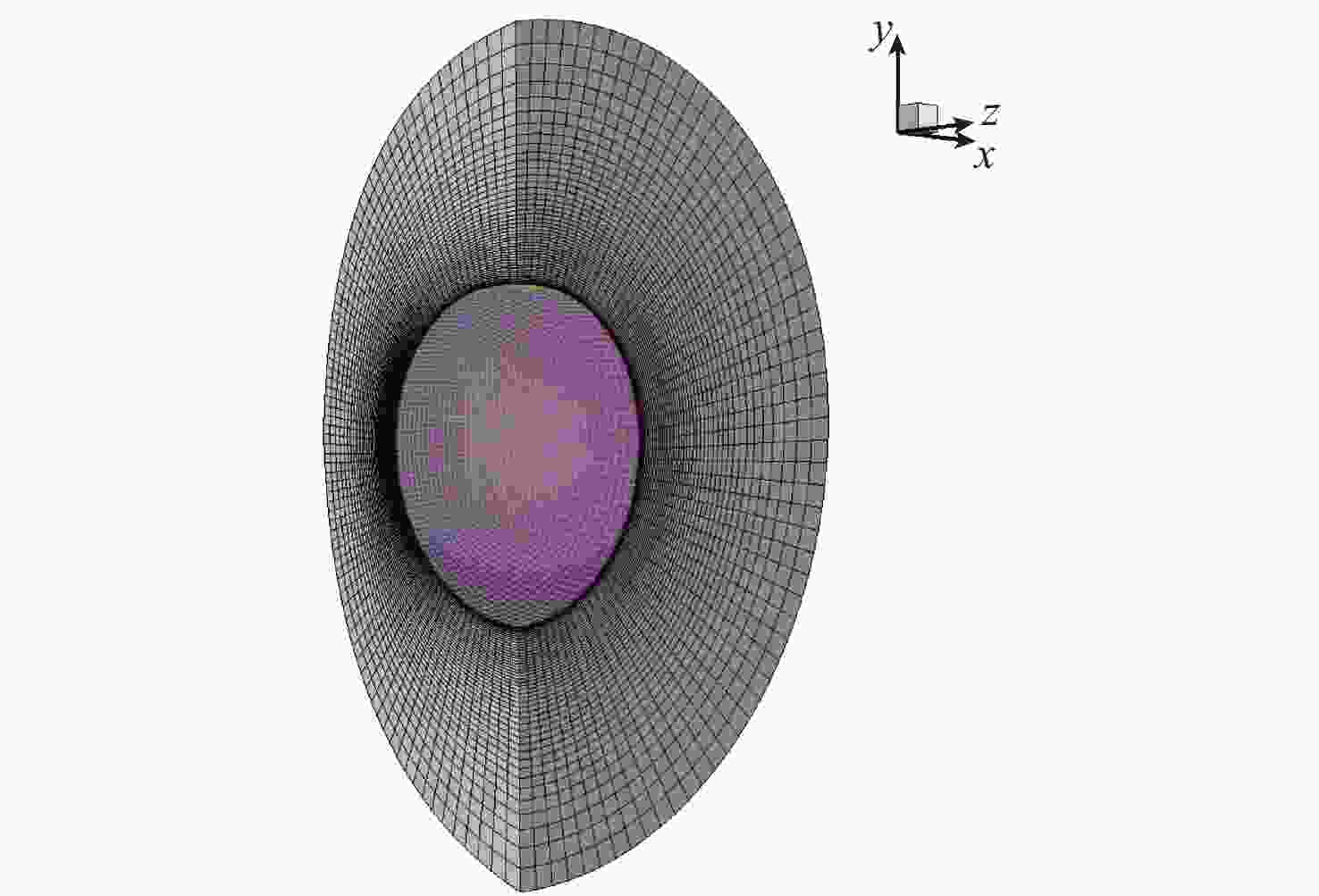

图 17 球头计算网格

Figure 17. Computational mesh of sphere

下载: 全尺寸图片幻灯片

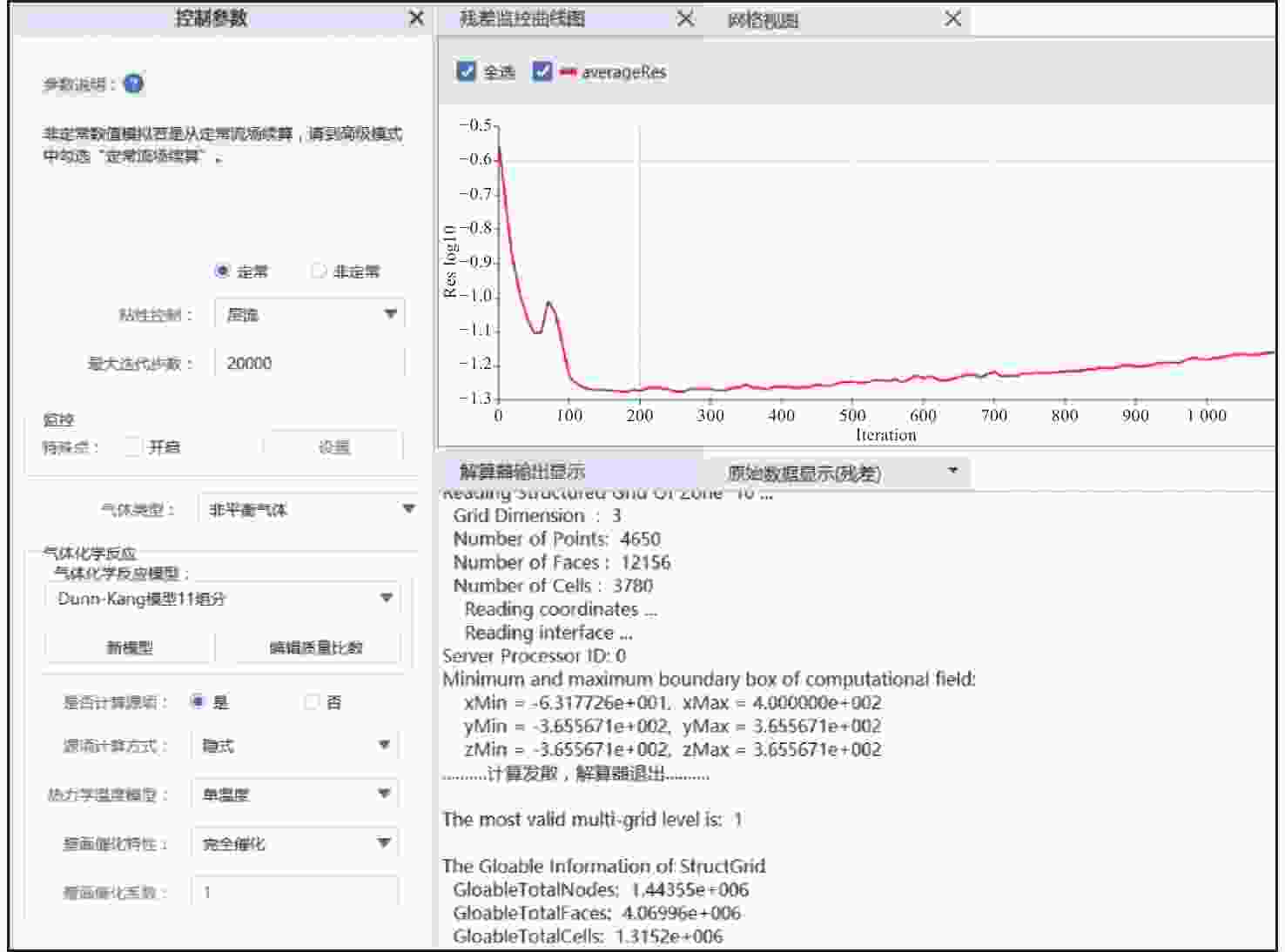

图 18 计算状态测试结果

Figure 18. Test results of running status

下载: 全尺寸图片幻灯片

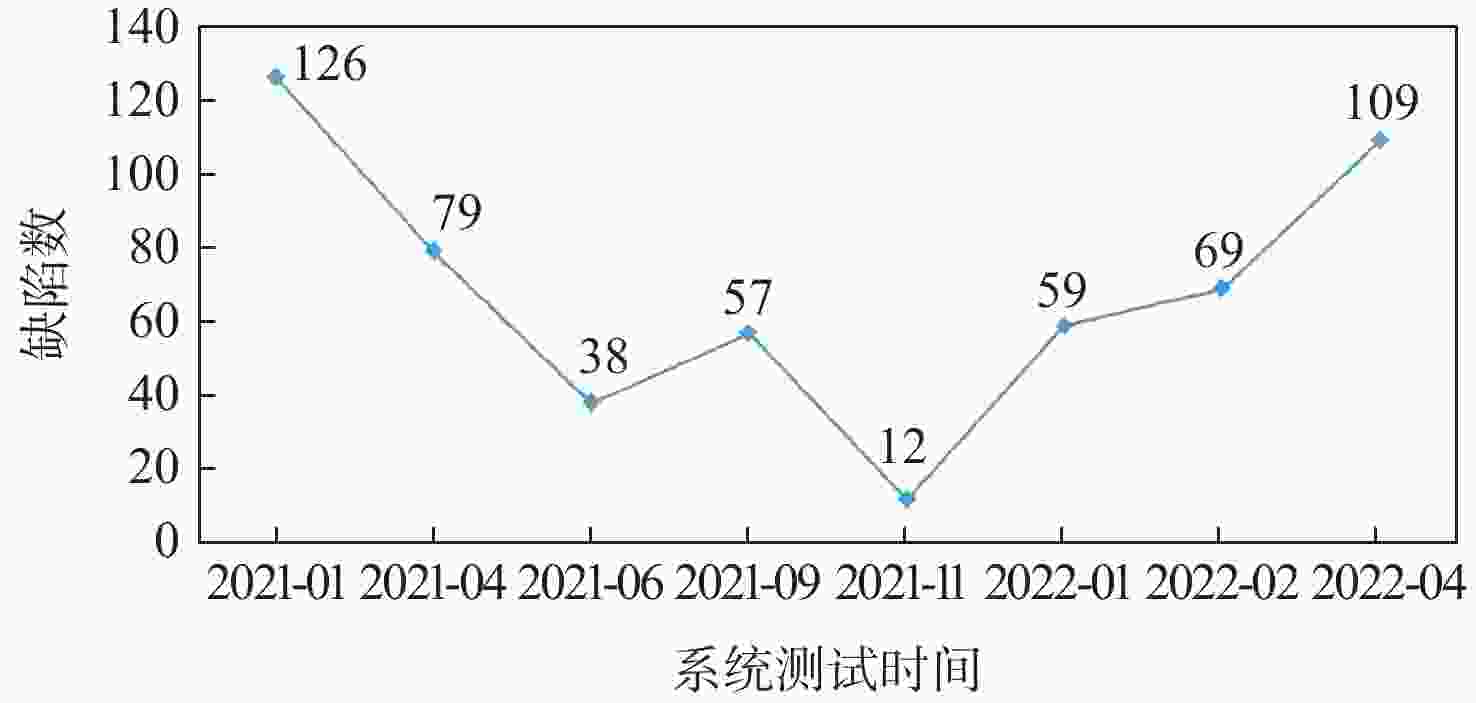

图 19 每轮系统测试检出缺陷的分布

Figure 19. Distribution of defects detected in each round of system test

下载: 全尺寸图片幻灯片

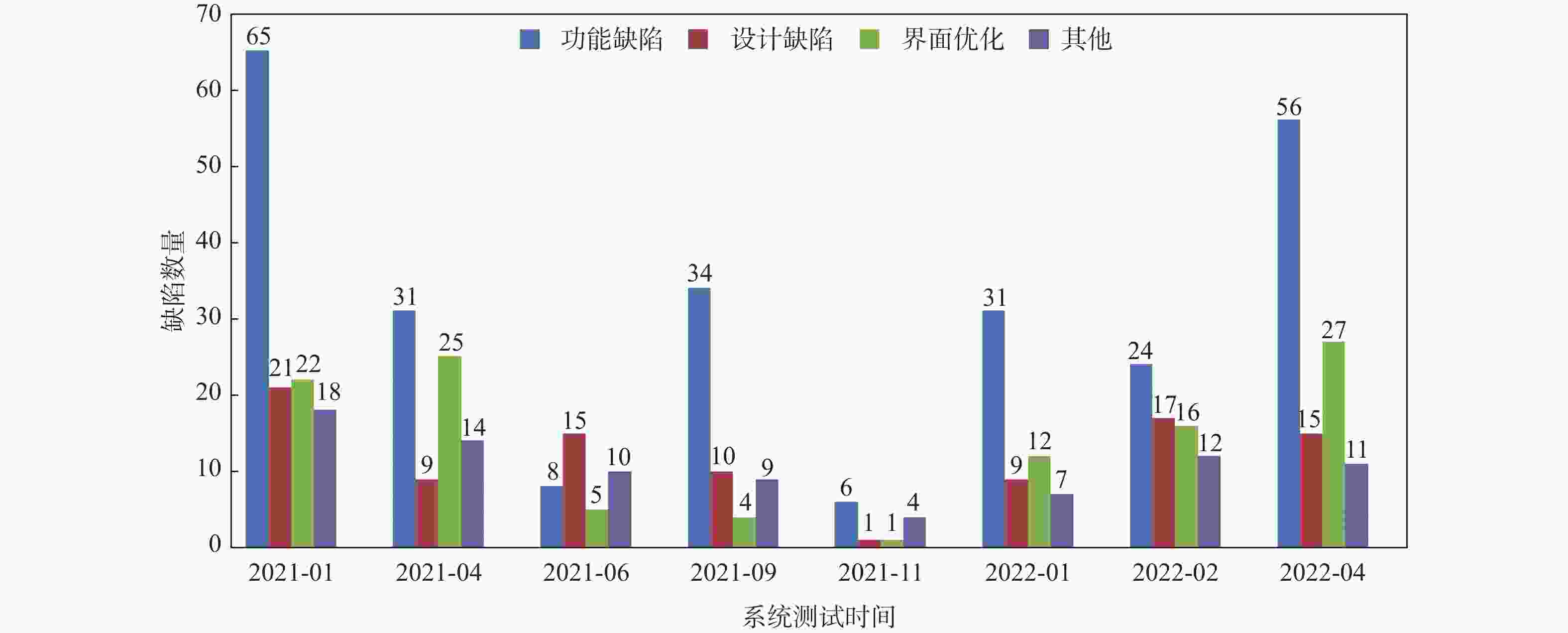

图 20 每轮系统测试缺陷类型的分布

Figure 20. Distribution of defects types in each round of system test

下载: 全尺寸图片幻灯片

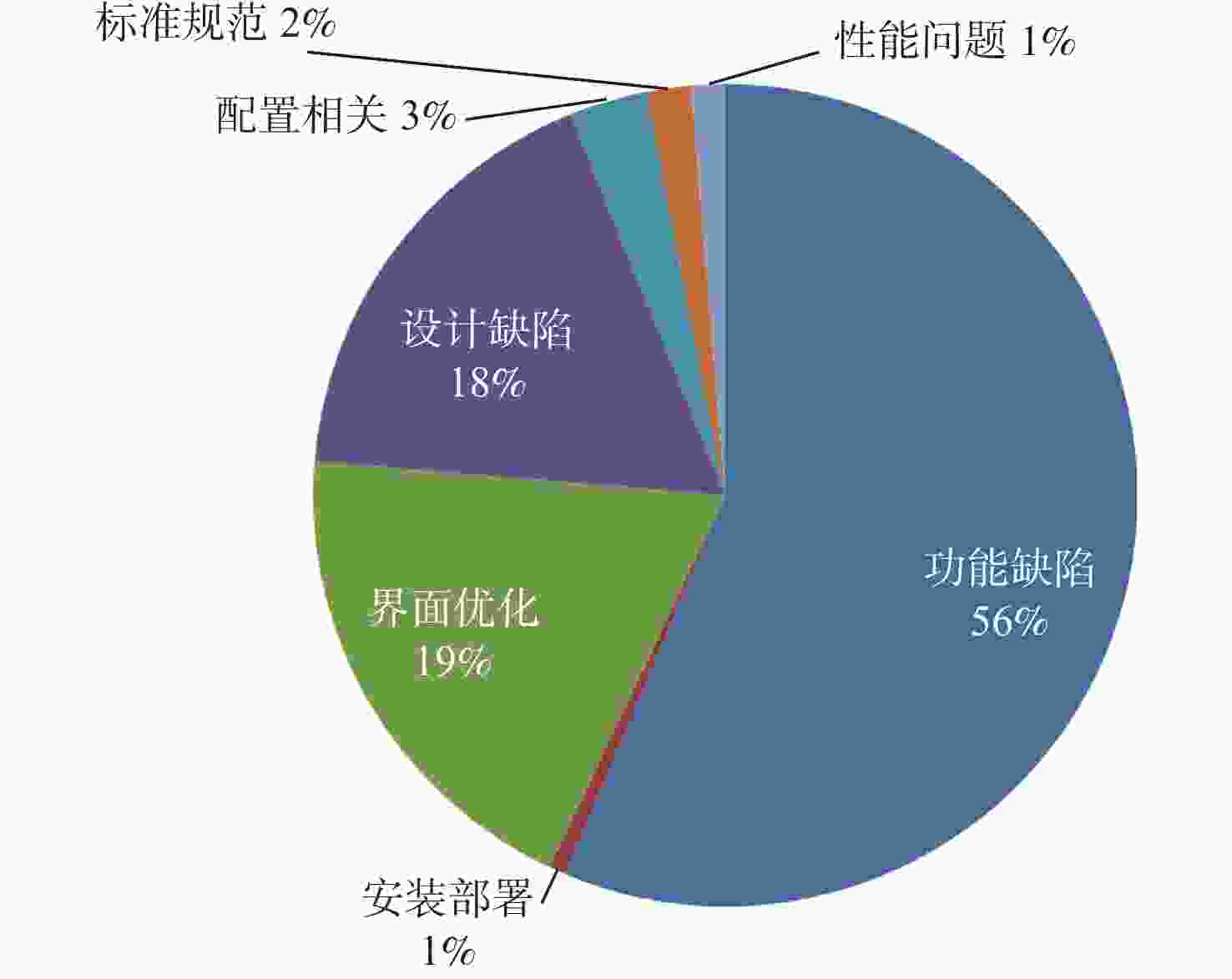

图 21 基于缺陷源的缺陷分类

Figure 21. Diagram of defects classification based on different sources

下载: 全尺寸图片幻灯片

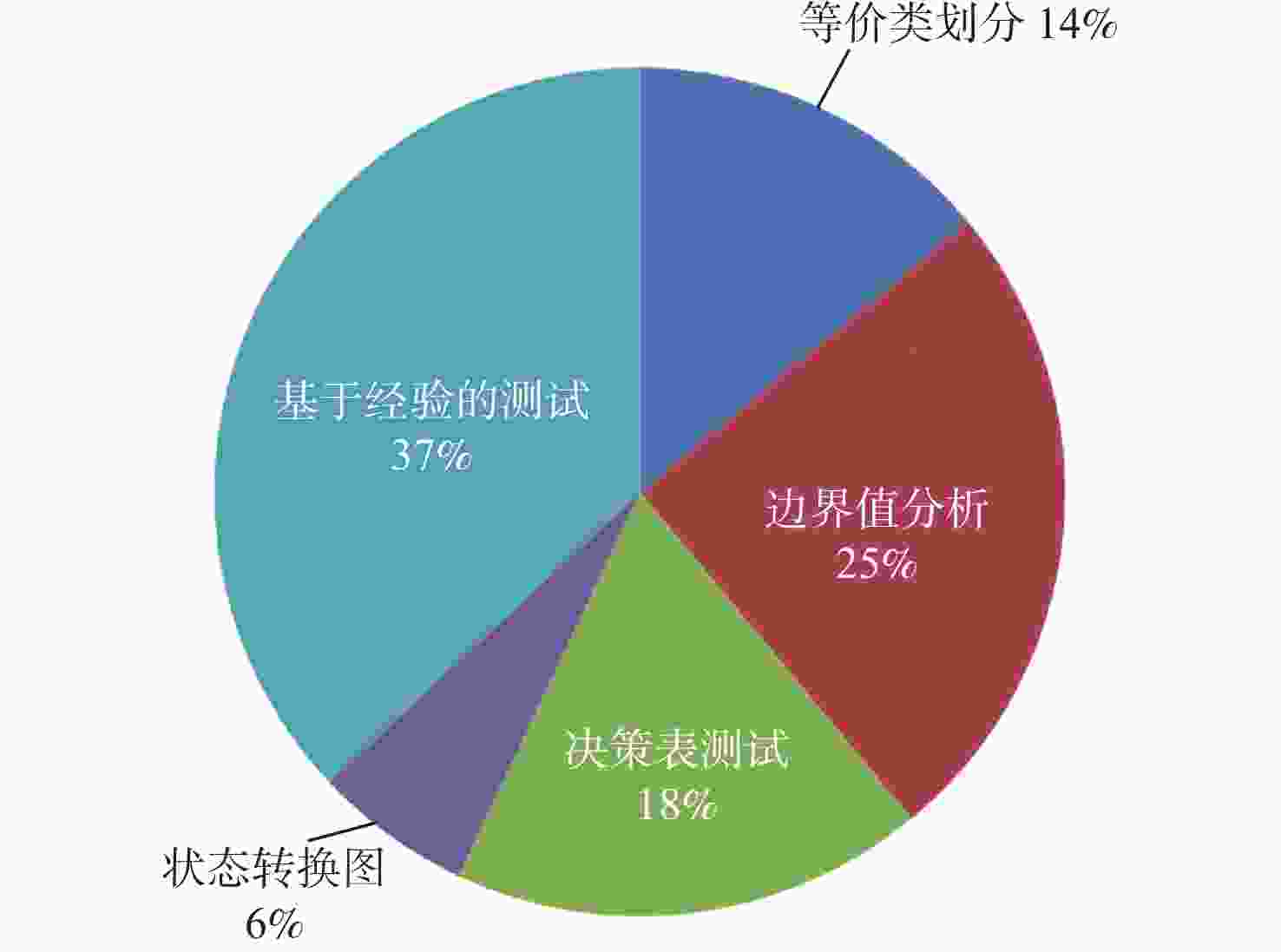

图 22 基于检出方式的缺陷分类

Figure 22. Diagram of defects classification based on different methods

下载: 全尺寸图片幻灯片

表 1 马赫数有效等价类和代表值

Table 1. Valid equivalence classes and typical values of Mach number

程序参数	有效等价类	等价类代表值
Ma	vEC-1: 0.001 ≤ Ma≤ 0.3（低速）	0.1
	vEC-2: 0.3 < Ma≤ 0.8（亚声速）	0.5
	vEC-3: 0.8 < Ma≤ 1.2（跨声速）	1.0
	vEC-4: 1.2 < Ma≤ 4（超声速）	3.5
	vEC-5: 4 < Ma≤ 30（高超声速）	8.0
	vEC-6: 精度测试	0.001+1.0×10⁻⁹

下载: 导出CSV

表 2 马赫数无效等价类和代表值

Table 2. Invalid equivalence classes and typical values of Mach number

程序参数	无效等价类	等价类代表值
Ma	iEC-1: Ma< 0.001	0
Ma	iEC-2: Ma> 30	100
注：等价类代表值0是一个经常导致程序失效的数据。

下载: 导出CSV

表 3 边界值方法

Table 3. Boundary value method

参数	小于下限的值	[有效等价类]	大于上限的值
A	M_in−δ	[M_in，M_in +δ，···，M_ax−δ，M_ax]	M_ax +δ

下载: 导出CSV

表 4 NNW软件的来流参数边界值

Table 4. Boundary values of inflow parameters of NNW software

程序参数	马赫数Ma	迎角α/(°)	侧滑角β/(°)	飞行高度H/km	静压P/Pa	静温T/K	单位长度雷诺数Re_L
小于下限的值	0.001−δ	−100−δ	−100−δ	0−δ	0−δ	10−δ	0−δ
[有效等价类]	[0.001，0.001+δ，···， 30−δ，30]	[−100,−100+δ,···, 100−δ,100]	[−100,−100+δ,···, 100−δ,100]	[0,0+δ,···, 91−δ,91]	[0,0+δ,···,1.0× 10⁶−δ,1.0×10⁶]	[10,10+δ,···, 3000−δ,3000]	[0,0+δ,···,1.0× 10¹⁰−δ,1.0×10¹⁰]
大于上限的值	30+δ	100+δ	100+δ	91+δ	1.0×10⁶+δ	3000+δ	1.0×10¹⁰+δ

下载: 导出CSV

表 5 NNW软件的来流参数边界值测试用例

Table 5. Boundary values test case of inflow parameters of NNW software

测试用例	Ma	α/(°)	β/(°)	H/km	P/Pa	T/K	Re_L	预期结果
1	0.001	−100	−100	0	0	10	0	正确
2	0.001+δ	−100+δ	−100+δ	0+δ	0+δ	10+δ	0+δ	正确
3	15	50	50	45.5	103	1500	105	正确
4	30−δ	100−δ	100−δ	91−δ	1.0×10⁶−δ	3000−δ	1.0×10¹⁰−δ	正确
5	30	100	100	91	1.0×10⁶	3000	1.0×10¹⁰	正确

下载: 导出CSV

表 6 NNW软件的来流参数最小有效边界值测试用例

Table 6. Test case of minimum valid boundary values of inflow parameters of NNW software

测试用例	Ma	α/(°)	β/(°)	H/km	P/Pa	T/K	Re_L	预期结果
1	0.001	50	50	45.5	103	1500	10⁵	正确
2	15	−100	50	45.5	103	1500	10⁵	正确
3	15	50	−100	45.5	103	1500	10⁵	正确
4	15	50	50	0	103	1500	10⁵	正确
5	15	50	50	45.5	0	1500	10⁵	正确
6	15	50	50	45.5	103	10	10⁵	正确
7	15	50	50	45.5	103	1500	0	正确

下载: 导出CSV

表 7 NNW软件气动力积分分析决策

Table 7. Decision for analyzing aerodynamic integration of NNW software

规则	条件桩					动作桩
规则	C1	C2	C3	C4	C5	A1	A2	A3	A4	A5
1	Y	N	Y	Y	Y					Y
2	Y	Y	N	N	Y				Y
3	Y	N	Y	N	N			Y
4	Y	Y	N	N	N		Y
5	N	N	N	N	N	Y

下载: 导出CSV

表 8 NNW软件马赫数输入的错误推测值

Table 8. Error guessing values of Mach number input of NNW software

测试对象	输入参数
测试对象	中文	英文	特殊字符
马赫数	马赫数	Mach	@, \, %, #

下载: 导出CSV

表 9 HyFLOW计算迎角的测试用例

Table 9. Test cases for angle of attack of HyFLOW

编号	α/(°)	结果
iEC-1	−101	I
vEC-1	−50	N
vEC-2	0	Y
vEC-3	50	N
iEC-2	101	I

下载: 导出CSV

表 10 Ram-C计算条件

Table 10. Computational condition of Ram-C

马赫数	速度/（m·s⁻¹）	密度/（kg·m⁻³）	单位长度雷诺数/(m⁻¹)
25.9144	7650	7.197×10⁻⁵	3.6079×10⁴

压力/Pa	壁温/K	侧滑角/（°）	来流温度/K
4.47956	1500	0	216.85

下载: 导出CSV

表 11 航天飞机计算条件

Table 11. Computational condition of space shuttle

马赫数	迎角/（°）	密度/（kg· m⁻³）	单位长度雷诺数/(m⁻¹)
14.25	40.56	4.291×10⁻⁴	1.1×10⁵

压力/Pa	壁温/K	侧滑角/（°）	来流温度/K
32.31	1500	0	216.28

下载: 导出CSV

表 12 球头计算条件

Table 12. Computational condition of sphere

马赫数	迎角/（°）	静温/K	静压/Pa
10	0	79	6.8795

总温/K	总压/Pa	壁温/K	雷诺数
1659	291958.86	294.44	1.0×10⁵

下载: 导出CSV
